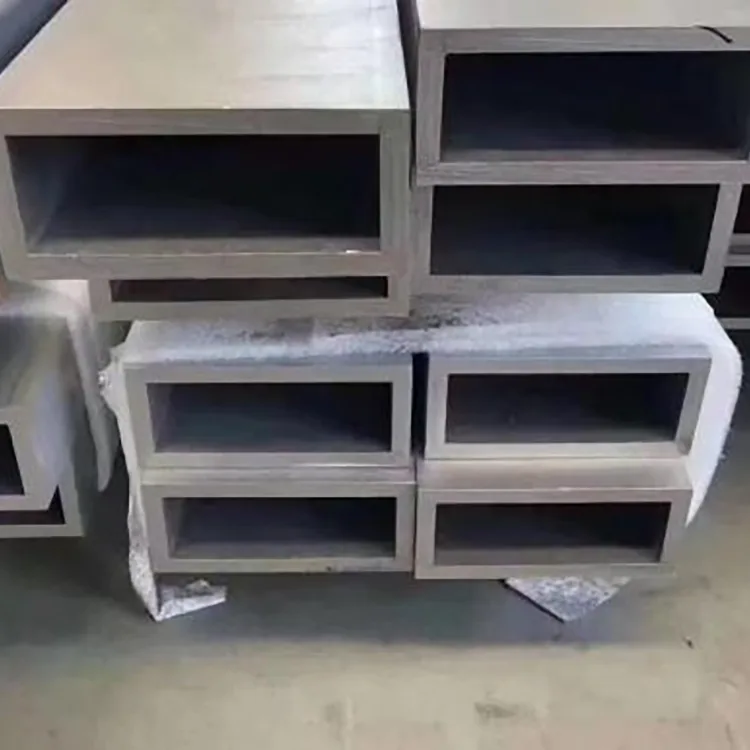

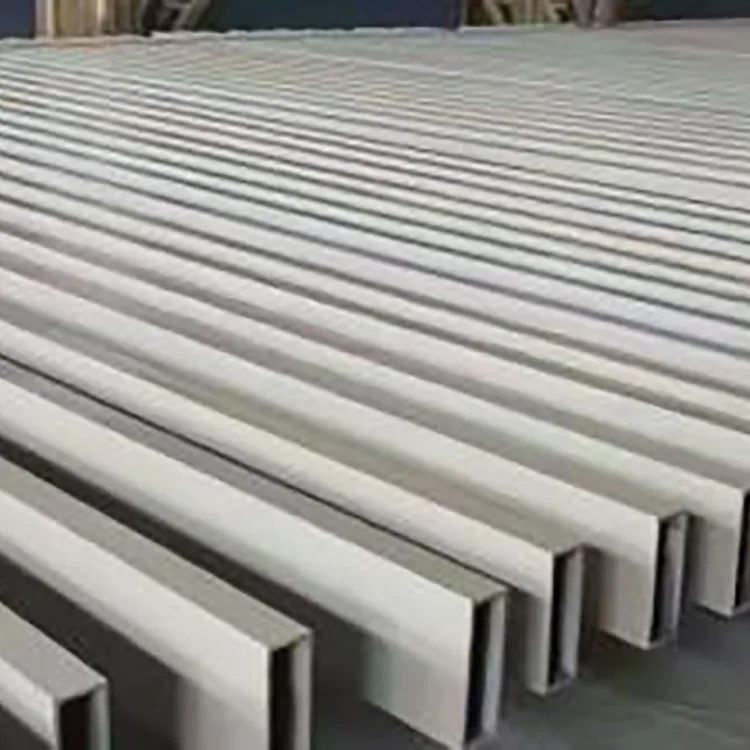

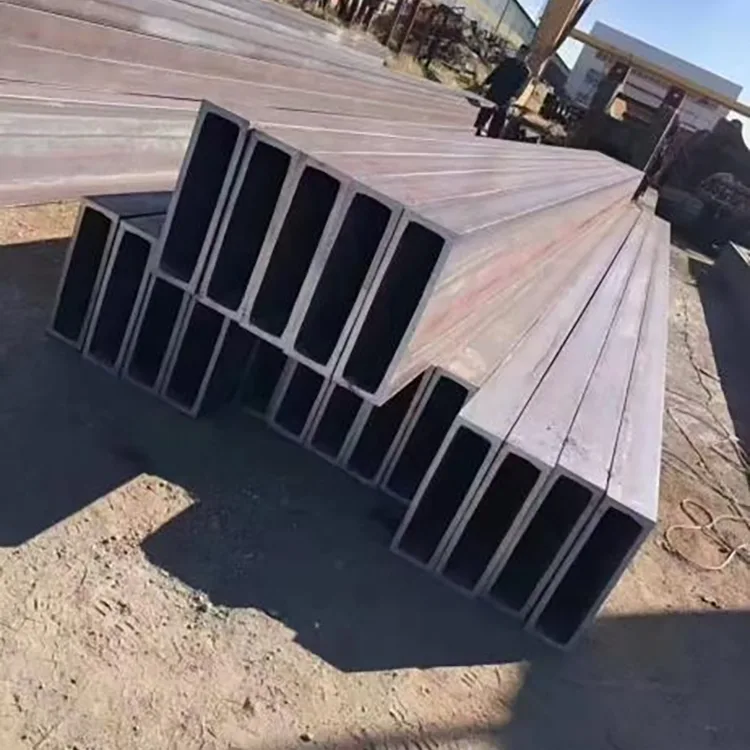

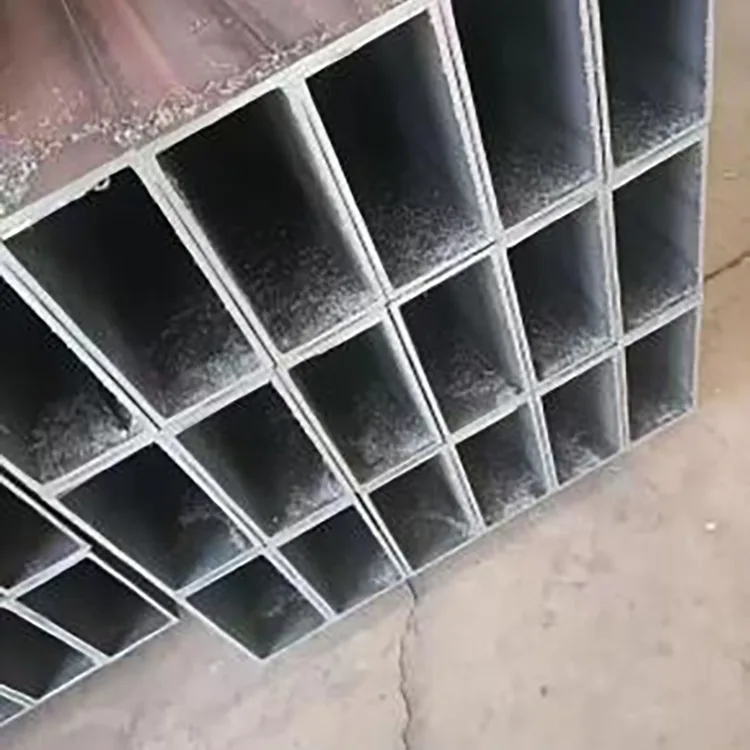

Прецизна стоманена тръба под прав ъгъл

Прецизната стоманена тръба под прав ъгъл е разработена за приложения, при които геометрията на конвенционална квадратна или правоъгълна тръба не е достатъчно точна за окончателното сглобяване.

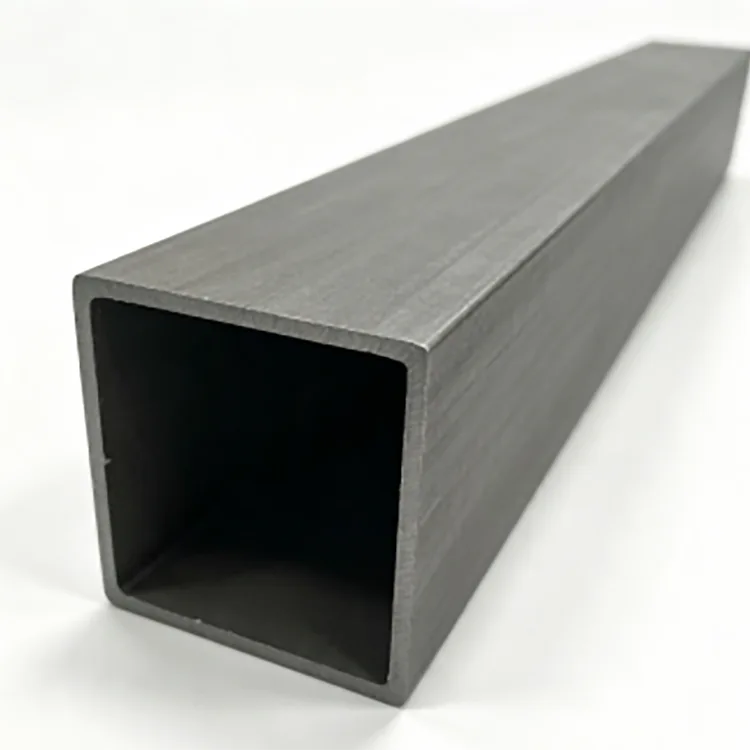

Вместо видимо заоблен ъгъл, секцията е оформена така, че да създаде дефиниран ъглов профил от 90°. Това улеснява подравняването на съседни секции, поддържането на прави визуални линии и контролирането на готовите размери на изработените рамки.

Тръбата се произвежда от въглеродна стомана Q235B или Q355B чрез прогресивно студено формоване, високочестотно заваряване, оразмеряване, изправяне и прецизно рязане. Производственият процес се фокусира върху геометрията на ъглите, последователността на дебелината на стената, праволинейността и контрола на размерите, а не просто производството на стандартна куха секция.

За вътрешни структурни рамки, основи на оборудването, конструкции за показване, стелажи, прегради и декоративни стоманени конструкции, този профил може да намали размера на монтажа и корекцията на повърхността, необходими по време на производството.

Технически спецификации

Защо 90° ъглов профил има значение

Конвенционалната куха секция обикновено има заоблен външен ъгъл, създаден по време на формоването. Този радиус е приемлив за много структурни приложения, но може да стане неудобен, когато два елемента трябва да се срещнат близо или когато самият ъгъл остава видим след завършване.

Правоъгълният профил е предназначен за ситуации, при които геометрията на ъглите влияе на производството.

По-добро подравняване на ставите

Дефинираният ъглов профил прави тръбата по-лесна за позициониране спрямо друга права секция. За рамки, прегради, структури на оборудването и архитектурни стоманени конструкции, по-доброто подравняване може да намали необходимостта от прекомерно шлайфане или работа с пълнеж.

Съвместими размери

Дебелината на стената и размерите на профилите се контролират по време на формоването и оразмеряването. Постоянната геометрия е особено важна, когато тръбата се обработва с автоматично оборудване за рязане, пробиване, заваряване или сглобяване.

По-чист завършен вид

За открити стоманени рамки и декоративни конструкции правите ръбове и контролираните ъгли създават по-чисти визуални линии след боядисване или прахово боядисване.

Подходящ за вторична обработка

Черната стоманена повърхност се доставя без галванизирано покритие, което я прави подходяща за проекти, които изискват собствено боядисване, прахово покритие, изпичане или друга повърхностна обработка.

Производствен процес

Производственият маршрут е проектиран около контрол на размерите, а не просто оформяне на стоманата в куха секция.

1. Избор и подготовка на рулони

Стоманата Q235B или Q355B се избира според необходимия клас на якост и приложение. Входящият материал се проверява преди формоване, за да се намалят разликите в дебелината и механичните свойства между производствените партиди.

2. Подготовка на лентата и изравняване

Стоманената лента се нивелира и подготвя за непрекъснато формоване. Правилното състояние на лентата е важно, тъй като остатъчната деформация може по-късно да повлияе на точността и правотата на ъглите.

3. Прогресивно студено формоване

Лентата преминава през множество етапи на формоване, вместо да бъде принудена да придобие крайната форма с една операция.

Последователността на формоване постепенно развива квадратното или правоъгълното сечение, докато контролира геометрията на ъглите. Това е ключовият етап за постигане на дефиниран профил под прав ъгъл.

4. Високочестотно заваряване

След като ръбовете на лентата се сближат, високочестотното индукционно заваряване оформя надлъжния шев.

Състоянието на заваряване се контролира според дебелината на материала и скоростта на производство. Качеството на заваръчния шев е важно, тъй като прекомерното внасяне на топлина, недостатъчното топене или лошата подготовка на ръбовете могат да повлияят на готовата тръба.

5. Оразмеряване и изправяне

След заваряване тръбата преминава през оборудване за оразмеряване и изправяне, за да се контролират нейните крайни размери и цялостната правота.

Този етап е особено важен за прецизното производство, тъй като дори правилно оформеното напречно сечение може да създаде проблеми при сглобяването, ако готовата тръба има прекомерно отклонение по дължината си.

6. Прецизно рязане и крайна обработка

Готовата тръба се нарязва на стандартни дължини от 6 m или персонализирани дължини от 3–12 m.

Прецизно рязане, скосяване, премахване на мустаци, скосяване и пробиване могат да бъдат организирани според изискванията за производство.

7. Проверка и опаковане

Готовите тръби се проверяват за размери, дебелина на стената, геометрия на ъглите, праволинейност, състояние на заварка, качество на повърхността и точност на рязане преди опаковане.

Методът на опаковане се избира според размера на тръбата, количеството на поръчката, метода на транспортиране и условията за разтоварване на клиента.

Фабричен контрол на качеството

За прецизните кухи профили проверката на размерите е толкова важна, колкото и основният клас стомана.

По време на производството контролът на качеството се фокусира върху точките, които могат пряко да повлияят на производството:

● Проверка на материала: Класът Q235B или Q355B се проверява спрямо изискванията на поръчката.

● Дебелина на стената: Действителната дебелина се следи, за да се поддържа указаното отклонение от ±0,1 mm.

● Размери на профилите: Външните размери се проверяват след оразмеряване, вместо да се разчита само на настройките на машината за формоване.

● Геометрия на ъгъла: Профилът от 90° и вертикалността на ъгъла се проверяват, за да се идентифицират отклоненията при формоване.

● Изправеност: Готовите дължини се проверяват за огъване или изкривяване, което може да повлияе на монтажа на рамката.

● Състояние на заварката: Надлъжната високочестотна заварка се наблюдава за видими дефекти и консистенция на формоване.

● Качество на края: Отрязаните краища се проверяват след рязане, скосяване или премахване на мустаци.

● Консистенция на партидите: Производствените проби се сравняват в цялата партида, за да се намалят различията в размерите между пакетите.

За проекти с по-строги изисквания за проверка, записите за проверка на размерите и проверка от трета страна могат да бъдат организирани според спецификацията на поръчката.

Q235B или Q355B: Кое да изберете?

Степента на материала трябва да бъде избрана според действителното структурно натоварване, а не просто да изберете по-високата степен.

За носещи конструкции окончателният избор на материал трябва да следва структурното изчисление, проектния код, метода на свързване и необходимия коефициент на безопасност.

Основни приложения

Вътрешни стоманени конструкции

Използва се за вътрешни междинни рамки, прегради, опорни таванни конструкции, изложбени конструкции и други стоманени рамки, където точността на размерите и външният вид са важни.

Рамки за оборудване и машини

Контролираната геометрия на секциите е полезна за рамки на оборудване за автоматизация, основи на машини, конвейерни опори, структури на инструменти и изработени корпуси на оборудване.

Архитектурни и декоративни стоманени конструкции

Подходящ за интериори на хотели, изложбени зали, търговски площи, стълбищни компоненти, декоративни рамки и архитектурни стоманени конструкции, изискващи чисти прави линии.

Складови стелажи и индустриални платформи

Секциите Q235B или Q355B могат да бъдат избрани според изискванията за натоварване за стелажи за съхранение, работни станции, индустриални платформи и поддържащи конструкции за оборудване.

Нестандартно производство

Потребителски размери, фиксирани дължини, дупки, скосявания, скосявания и други машинни операции могат да бъдат доставени, когато тръбата се интегрира в произведен монтаж.

Прецизна стоманена тръба под прав ъгъл срещу конвенционална куха секция

Основното предимство не е, че тръбата замества всяка конвенционална куха секция. Това е, че по-контролираният профил на ъглите и размерите може да бъде полезен, когато точността на изработката и завършеният външен вид са част от изискванията на проекта.

Черна стоманена повърхност и вторично покритие

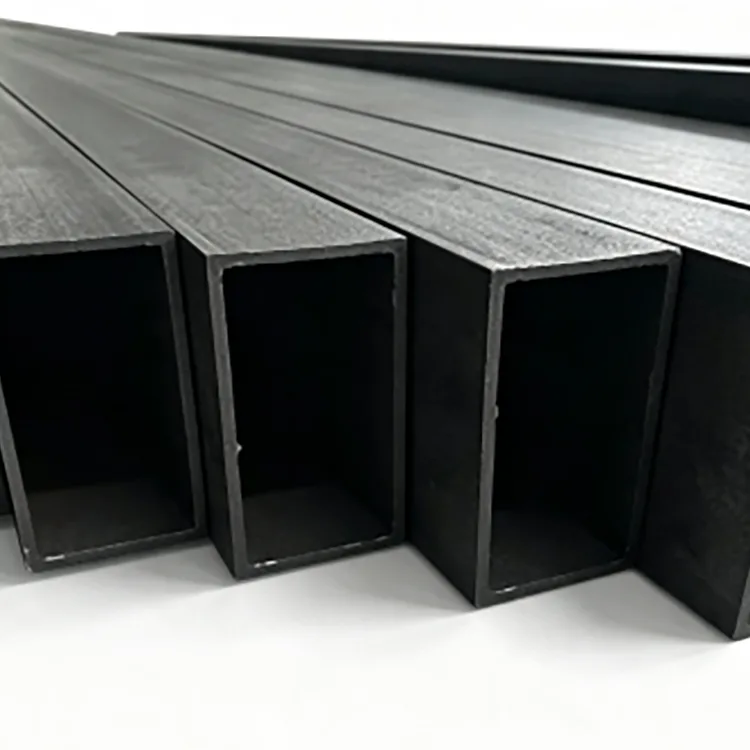

Стандартният продукт се доставя като черна стомана без покритие.

Тази конфигурация често се избира, когато клиентът планира да извърши повърхностна обработка след производството. В зависимост от проекта наличните довършителни процеси могат да включват:

● Рисуване

● Прахово боядисване

● Финал на изпичане

● Поцинковане

● Други специфицирани антикорозионни обработки

Преди нанасяне на покритие, повърхността трябва да бъде добре почистена и подготвена според избраната система на покритие. За проекти, изложени на влага, външно време, солени пръски или корозивни среди, трябва да се посочи подходяща система за защита от корозия, вместо да се използва необработена черна стомана.

Персонализирана обработка

Тръбата може да бъде доставена в съответствие с производствените изисквания, а не само като стандартна дължина от 6 m.

Наличните опции включват:

● 3–12 m рязане с фиксирана дължина

● Прецизно рязане

● Скосяване

● Почистване

● Скосяване

● Предварително пробиване

● Нанасяне на повторно покритие или поцинковане

● Персонализирани размери на профилите

● Персонализирана дебелина на стената

● Специална обработка по чертежи

За оферта купувачите трябва да предоставят необходимия размер на сечението, дебелина на стената, клас на материала, количество, дължина, повърхностна обработка и всякакви чертежи за обработка.

Информация за обществени поръчки и доставки

За поръчки за инженеринг и производство най-важните спецификации, които трябва да потвърдите преди закупуване, не са само външните размери.

Купувачите трябва да посочат:

1. Размер на раздела: квадратни или правоъгълни размери.

2. Дебелина на стената: необходима дебелина и толеранс.

3. Клас на стомана: Q235B или Q355B.

4. Дължина: стандартни 6 m или фиксирани дължини от 3–12 m.

5.Изискване за ъглите: изисква се геометрия и толеранс от 90°.

6. Повърхност: черна стомана или вторична повърхностна обработка.

7. Машинна обработка: рязане, пробиване, скосяване, скосяване или премахване на мустаци.

8. Инспекция: стандартна фабрична инспекция или допълнителна инспекция от трета страна.

За повтарящи се проекти, запазването на същия клас на материала, размерите на профилите, дебелината на стената, метода на обработка и изискванията за проверка помага да се поддържа последователност между партидите.

Защо да купите прецизна стоманена тръба под прав ъгъл от Rongheng?

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. управлява международна платформа за продажби, подкрепена от Tianjin Gefu Steel, интегрираща ресурси за производство на стомана с доставки за износ.

Компанията се намира в индустриалната зона Daqiuzhuang, Тиендзин, една от основните зони за производство на стомана в Китай. Продуктовата гама обхваща стоманени тръби, кухи профили, стоманени профили, поцинковани продукти и продукти за фотоволтаичен монтаж.

За групови проекти Rongheng поддържа персонализирани размери, доставка с фиксирана дължина, вторична обработка, OEM/ODM изисквания и инспекция на базата на проекти. Годишното производство на стомана и обемът на продажбите на групата надвишава 1,3 милиона тона, поддържайки доставките на контейнери и насипни машини.

За по-големи поръчки графикът за производство и доставката обикновено се подреждат според спецификация, количество, изисквания за обработка и условия за проверка.

ЧЗВ

Q1. Каква е разликата между прецизна стоманена тръба под прав ъгъл и обикновена квадратна тръба?

Основната разлика е геометрията на ъглите и изискванията за контрол на размерите. Конвенционалните квадратни тръби обикновено имат заоблени ъгли, докато този продукт е оформен с по-дефиниран ъглов профил от 90° за приложения, където подравняването и външният вид на фугите са важни.

Q2. Тръбата безшевна ли е?

Не. Това е заварена куха секция, произведена чрез прогресивно студено формоване, последвано от високочестотно заваряване. Следователно не трябва да се описва като безшевна тръба.

Q3. Може ли черната стоманена тръба да бъде боядисана или прахово боядисана?

да Повърхността от черна стомана без покритие може да бъде подготвена за боядисване, прахово боядисване, финишно изпичане или други определени повърхностни обработки. Необходими са правилно почистване и подготовка на повърхността преди нанасяне на покритие.

Q4. Черната стомана ще ръждясва ли по време на съхранение?

да Необработената въглеродна стомана може да се окисли, когато е изложена на влага. Препоръчва се сухо съхранение на закрито и тръбите трябва да бъдат защитени от дъжд, кондензация и продължителни влажни условия преди повърхностна обработка.

Q5. Трябва ли да избера Q235B или Q355B?

Q235B е подходящ за много конвенционални вътрешни рамки, структури на оборудването и декоративни приложения. Q355B трябва да се има предвид, когато структурният дизайн изисква по-висока якост на материала или когато приложението включва по-голямо натоварване.

Q6. Какви дължини можете да доставите?

Стандартната дължина е 6м. Персонализирани фиксирани дължини от 3–12 m могат да бъдат подредени според изискванията на поръчката.

Q7. Можете ли да изрежете, пробиете, скосите или скосите тръбата преди доставка?

да Прецизното рязане, пробиване, скосяване, премахване на мустаци и скосяване могат да бъдат подредени според чертежите или изискванията за обработка.

В8. Каква информация е необходима за оферта?

Моля, посочете размерите на секцията, дебелината на стената, степента на материала, количеството, необходимата дължина, повърхностната обработка и всички допълнителни изисквания за обработка. Чертежите се препоръчват за нестандартна обработка.

Q9. Този продукт подходящ ли е за външни приложения?

Стандартната черна стоманена версия не се препоръчва за дългосрочно излагане на открито без защита от корозия. За външни, влажни, крайбрежни или корозивни среди трябва да се има предвид поцинкована или защитена по друг начин стомана.

Q10. Можете ли да предоставите персонализирани размери?

да В допълнение към посочените диапазони на квадратни и правоъгълни тръби, персонализирани размери, дебелини на стените, дължини, машинна обработка и повърхностна обработка могат да бъдат обсъдени според изискванията на проекта.
