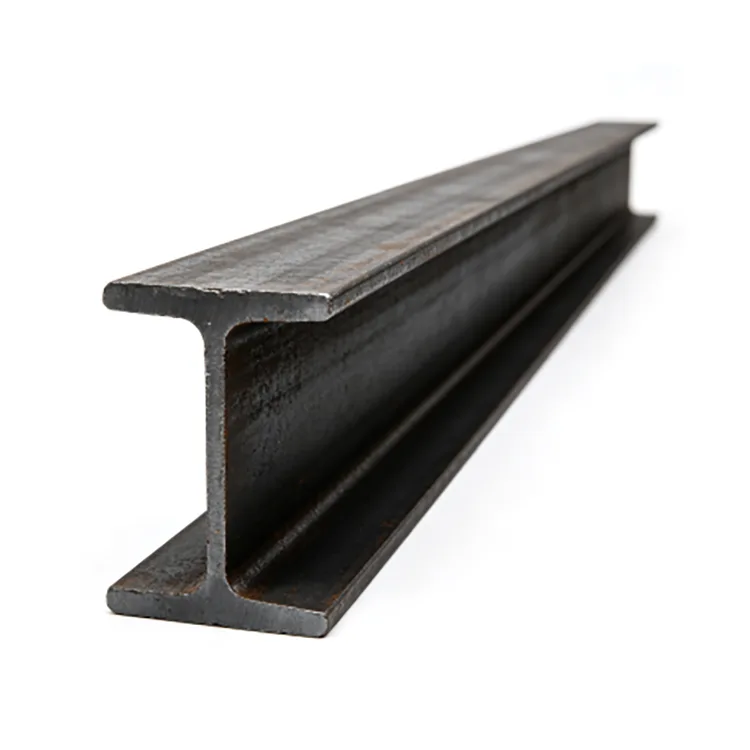

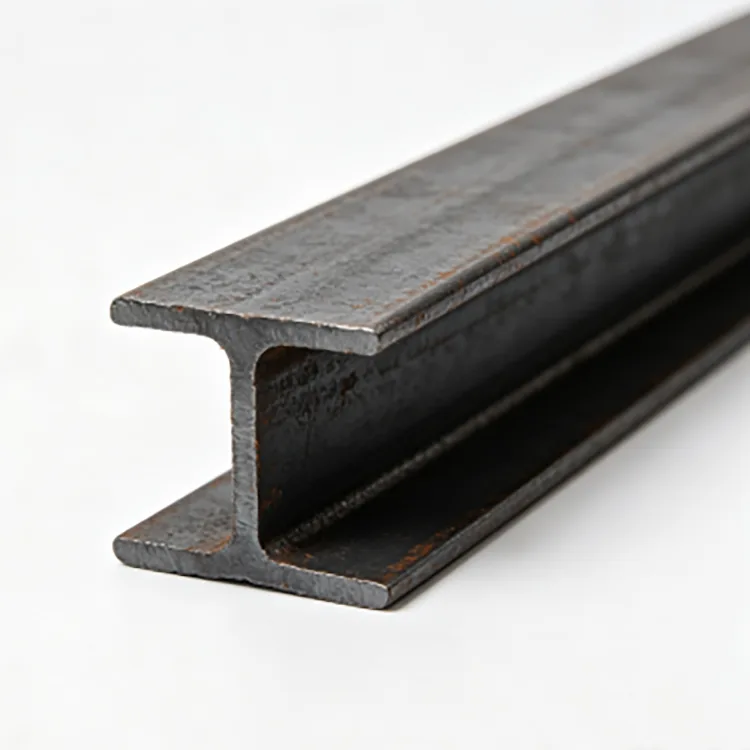

Горещо валцуваната I-греда е горещо валцувана конструкция от стоманена секция с два фланеца, свързани с централна ребра. Секцията се формира директно чрез валцуване при висока температура, вместо да се заваряват отделни стоманени плочи заедно.
I-образната геометрия осигурява устойчивост на огъване през фланците, докато реброто свързва секцията и понася силите на срязване. Обикновено се доставя за фабрични конструкции, платформи, бази за оборудване, тръбни стелажи и други структурни стоманени конструкции.
Rongheng доставя Q235B и Q355B горещо валцована I-греда в общи размери от 10# до 63#, със стандартни дължини от 6 m, 9 m и 12 m. Рязане с фиксирана дължина и друга обработка могат да бъдат организирани според изискванията на проекта.
| Елемент | Спецификация |
|---|---|
| Продукт | Горещо валцована I-греда |
| Степен на стомана | Q235B, Q355B |
| Размерна гама | 10#–63# |
| Често срещани типове | серия a / b |
| Стандартна дължина | 6 м / 9 м / 12 м |
| Рязане с фиксирана дължина | Наличен |
| Повърхност | Черно горещо валцувано |
| Обработка | Рязане, пробиване, скосяване, изправяне, премахване на ръбове |
| Основен стоманен стандарт | GB/T 706-2016 |
| Други стандарти | Изискванията на ASTM / EN могат да бъдат обсъдени |
| Форма за доставка | Склад или производство според изискването |
Често исканите секции включват 12.6#, 14#, 16#, 18#, 20a#, 25a# и 32a#. Точните размери на сечението, ширината на фланеца, дебелината на лентата и теоретичното тегло зависят от избраното обозначение на сечението.
Правилният размер на I Beam зависи от структурните изисквания, а не само от цената или наличността. Размахът, приложеното натоварване, състоянието на опората, разстоянието, методът на свързване и допустимата деформация трябва да бъдат взети под внимание, преди да се избере секцията.
По-голям обхват, концентрирано натоварване на оборудването или по-голямо разстояние между опорите може да изискват по-голяма секция. При проектирането на конструкцията може също да се наложи да вземе предвид страничната стабилност и експлоатационната възможност в допълнение към огъването и срязването.
Когато структурният чертеж вече уточнява номера на гредата, поръчката трябва да следва посочения раздел, вместо да позволява замяна само въз основа на подобни размери или налични запаси.
I гредите и H гредите имат различна геометрия на напречното сечение и свойства на сечението. Традиционните I греди обикновено имат по-тесни фланци и наклонени вътрешни повърхности на фланците, докато H гредите обикновено имат по-широки фланци.
I гредите обикновено се използват като огъващи елементи, докато H гредите често се избират за колони и по-тежки структурни рамки. Това е само общо разграничение; действителното сечение трябва да се определи от конструктивния проект.
I лъч не трябва да се заменя с H лъч просто защото двете секции изглеждат подобни или едната е по-лесно достъпна.
Q235B обикновено се използва за фабрични греди, платформи, опори за оборудване и общо структурно производство, където избраната секция отговаря на необходимите условия на натоварване.
Q355B осигурява по-висока якост на материала и може да се специфицира за по-тежки структурни приложения, където дизайнът го изисква.
По-високият клас стомана не прави автоматично по-малък профил подходящ. Ако класът се промени, за да се намали теглото на стоманата, структурният дизайн трябва да се провери отново за здравина, деформация и стабилност.
Гредата се формира директно чрез серия от операции на горещо валцуване:
Стоманена заготовка → нагряване → грубо валцуване → междинно валцуване → довършително валцуване → оразмеряване → изправяне → рязане → инспекция → пакетиране
Последователните проходи на валцоване установяват лентата и фланците и довеждат секцията до необходимите размери. След валцоването гредата се проверява за размери, праволинейност и състояние на повърхността.
Тъмната котлен камък, която обикновено се намира върху черна горещовалцована стомана, е производствена повърхност, образувана по време на валцуване и не трябва да се бърка с атмосферна ръжда.
Основната геометрия на мрежата и фланеца се произвежда по време на валцуване, така че клиентът получава завършена структурна секция, а не отделни плочи, които трябва да бъдат произведени в I-образен елемент.
Това опростява последващото рязане и производство и избягва използването на надлъжна заварка за създаване на основната секция на греда. Последователните валцовани профили също правят графиците за материали и производствените чертежи по-лесни за координиране при партидни проекти.
Горещо валцуваната I-греда се използва главно там, където I-образното сечение осигурява подходящ структурен елемент за огъване.
За машинни приложения изборът на лъч трябва да вземе предвид повече от общото тегло на оборудването. Подпорният обхват, точките на монтаж, разпределението на натоварването, вибрациите и повтарящото се натоварване могат да повлияят на необходимата секция.
За доставени проекти за машини, 14#–20# I греди са използвани за основи на оборудването и производство на опори.

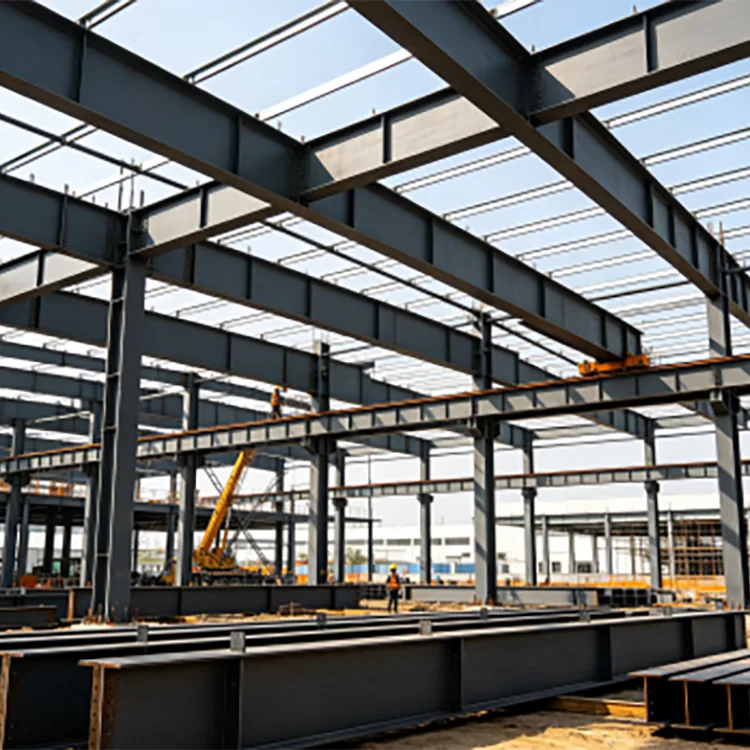

За фабрично строителство са доставени греди 16#–25# Q235B I за греди, свързани с покрива, платформени елементи и опорни конструкции.
Постоянните размери на секциите са важни за партидното производство, тъй като гредите трябва да се изравнят със свързващите плочи и съседните структурни елементи по време на монтажа.
Горещо валцуваната I-греда се доставя като черна горещо валцована стомана без покритие за защита от корозия.
За сухи вътрешни приложения черната повърхност може да се използва, когато проектът не изисква допълнителна защита от корозия. За открити външни стоманени конструкции може да се посочи боядисване, горещо поцинковане или друга подходяща система за покритие в зависимост от работната среда.
Когато се изисква поцинковане, рязането, пробиването и други изработки трябва за предпочитане да бъдат завършени преди процеса на поцинковане. Това намалява количеството открита стомана, която иначе би изисквала ремонт след обработка.
Rongheng може да организира обработката според чертежа на проекта, включително:
За големи поръчки клиентите могат да предоставят списък за рязане и производствени чертежи преди производството. Това позволява дължините на гредата и изискванията за обработка да бъдат координирани с инсталационните размери.
Инспекцията се фокусира върху класа на материала, обозначението на сечението и готовите размери.
Сертификати за материали и съгласувани записи от инспекции могат да бъдат доставени според изискванията на проекта. Може да се организира и проверка от трета страна, когато е посочено в договора.
Поръчките за стомана могат да бъдат уредени по действително тегло или теоретично тегло според договора за покупка.
Реалното тегло се основава на измерената маса на доставения материал. Теоретичното тегло се изчислява от публикуваното единично тегло на избрания участък и неговата доставена дължина.
Например греда с теоретично единично тегло 20 kg/m и дължина 12 m има теоретично тегло 240 kg.
За групови поръчки методът на сетълмент трябва да бъде потвърден преди производството и изпращането.
Фабричен проект в Северен Китай използва 16#–25# Q235B горещо валцована I-греда за свързани с покрива греди, платформи и поддържащи конструкции. Материалът беше доставен на партиди със завършени проверки на сечението и размерите преди производството.

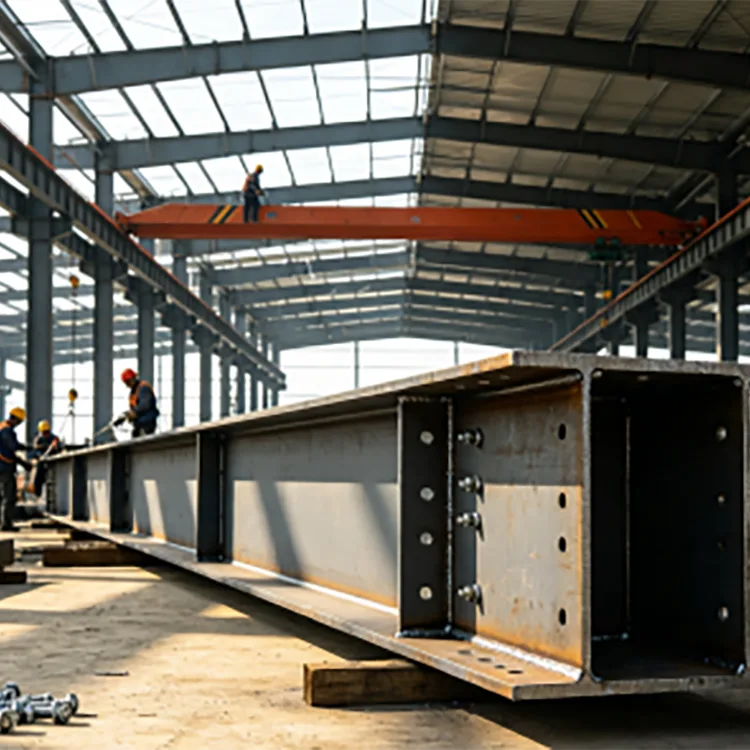

Производител на машини използва 14#–20# I греди за основи на оборудването и опорни конструкции. Гредите бяха изрязани и изработени според необходимите опорни размери преди повърхностната обработка.
За инфраструктурен проект в Югоизточна Азия бяха доставени греди Q355B I за рамкиране на завода и опорни конструкции за тръби. Поръчката включва сортиране, укрепване на пакети и експортна документация за контейнерна пратка.

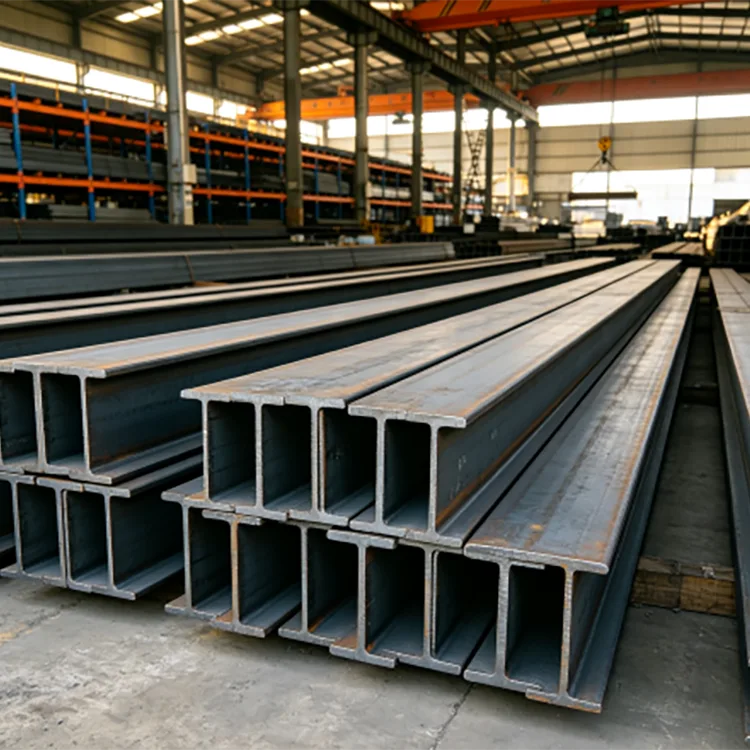

Веригата за доставки на Rongheng е базирана в Tianjin Daqiuzhuang, с достъп до горещовалцована профилна стомана, складиране, обработка и експортна логистика.

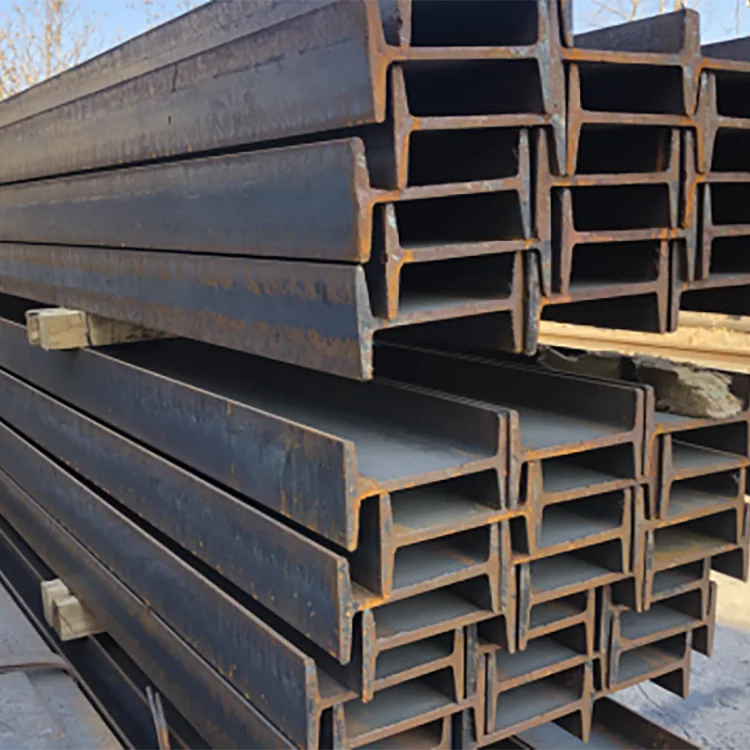

Общи I Beam секции от 10# до 63# могат да бъдат подредени според търсенето на склад и проект. Q235B и Q355B се предлагат за различни структурни изисквания, докато рязане с фиксирана дължина и договорена обработка могат да бъдат координирани преди изпращане.
За поръчки в чужбина сортирането на материали, пакетирането, товаренето на контейнери и документацията за износ също могат да бъдат координирани в съответствие с изискванията за доставка.
Обикновено се използва за фабрични греди, покривни и платформени конструкции, основи за оборудване, тръбни стелажи, складови конструкции и други структурни стоманени конструкции.
Не. Геометрията на фланеца и свойствата на сечението им са различни. I лъч не трябва да се заменя с H лъч без проверка на структурните изисквания.
Нито едно от двете не е универсално по-добро. Подходящото сечение зависи от обхвата, натоварването, свойствата на сечението, условията на опора и структурния дизайн.
Q235B и Q355B са основните доставени класове. Други оценки могат да се обсъждат, когато това се изисква от проекта.
Общият диапазон на размерите е 10#–63#, включително секции от серия a/b. Точните размери и теоретичното единично тегло зависят от избраното обозначение на сечението.
да Стандартните дължини включват 6 m, 9 m и 12 m, а рязане с фиксирана дължина може да бъде организирано според изискванията на проекта.
да Пробиването, рязането, скосяването, изправянето и премахването на грапавите могат да бъдат организирани според чертежи и договорени изисквания за обработка.
да Гредата може първо да бъде произведена и след това горещо поцинкована, когато е необходима допълнителна защита от корозия за външна или влажна среда.
Не автоматично. Промяната в марката стомана трябва да се провери спрямо структурното натоварване, размера на сечението и изискванията за проектиране.
Теоретичното тегло обикновено се изчислява от публикуваното единично тегло на избрания участък, умножено по неговата дължина. Може да се използва и сетълмент с действително тегло, когато е посочено в договора.
Сертификати за материали и съгласувани записи от инспекции могат да бъдат доставени в съответствие с изискванията на проекта. При необходимост може да се организира и проверка от трета страна.
да Доставка на стоманени профили, рязане с фиксирана дължина, съгласувана обработка, пакетиране, документация за проверка, товарене на контейнери и документация за износ могат да бъдат координирани за международни поръчки.
