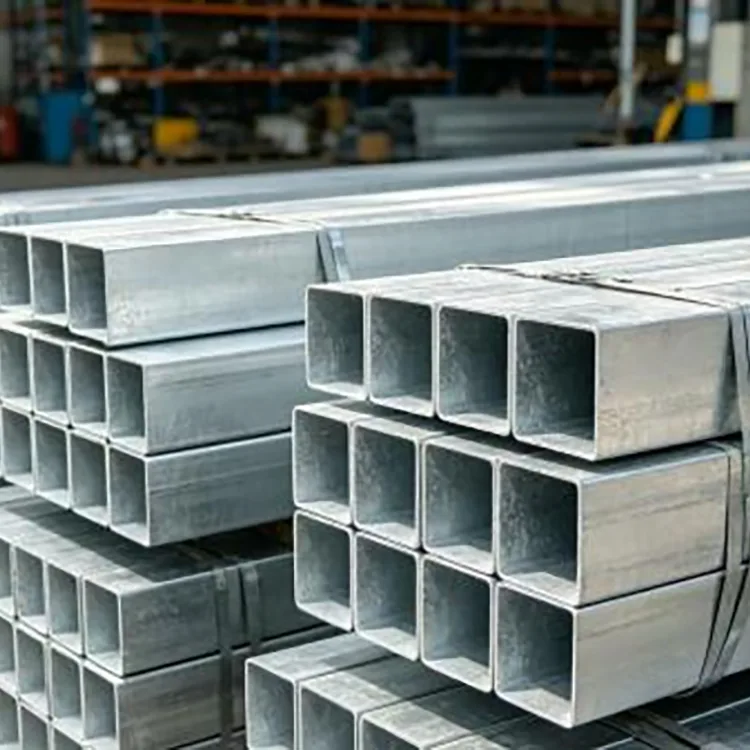

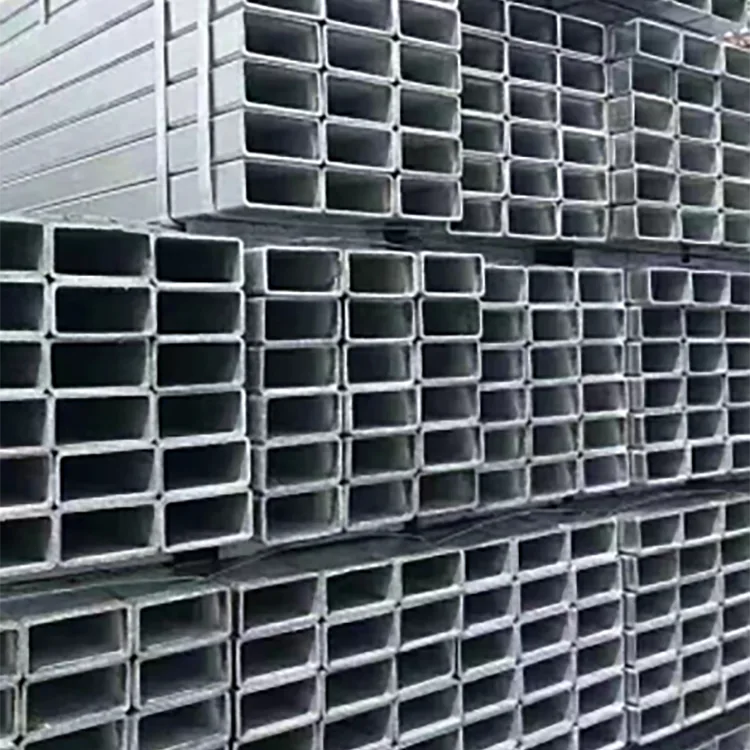

Правоъгълна стоманена тръба с покритие от цинк-алуминий-магнезий

Основното предимство на правоъгълната стоманена тръба с покритие от цинк-алуминий-магнезий е нейното контролирано съотношение на ширина към височина. В сравнение с кръгла тръба, едната страна може да осигури по-широка монтажна повърхност; в сравнение с квадратната тръба, секцията може да бъде избрана така, че да отговаря по-добре на наличното пространство за монтаж и посоката на натоварване.

За структурни приложения по-дългата страна обикновено е разположена в посоката, където се изисква по-голяма коравина на огъване. Действителният размер на сечението и дебелината на стената все още трябва да се потвърждават от структурното натоварване и обхвата, а не да се избират само по външен вид.

Гама размери

Специални аспектни съотношения, дебелини на стени и дължини могат да бъдат произведени според чертежи и изисквания на проекта.

Защо да използваме Zn-Al-Mg покритие?

Правоъгълната стоманена тръба с покритие от цинк-алуминий-магнезий осигурява защита от корозия чрез слой от сплав на цинкова основа, съдържащ алуминий и магнезий. В сравнение с обикновените цинкови покрития, системата от сплав може да предложи подобрено корозионно поведение в много външни среди.

Друга практическа характеристика е поведението му около малки зони на увреждане на покритието. Корозионните продукти от околното покритие могат да помогнат за забавяне на корозията от локализирана открита стомана. Това е полезно за продукти, които изискват рязане, пробиване или друго производство на място, въпреки че по-големите повредени участъци и заварени секции все пак може да се нуждаят от подходящо ремонтно третиране.

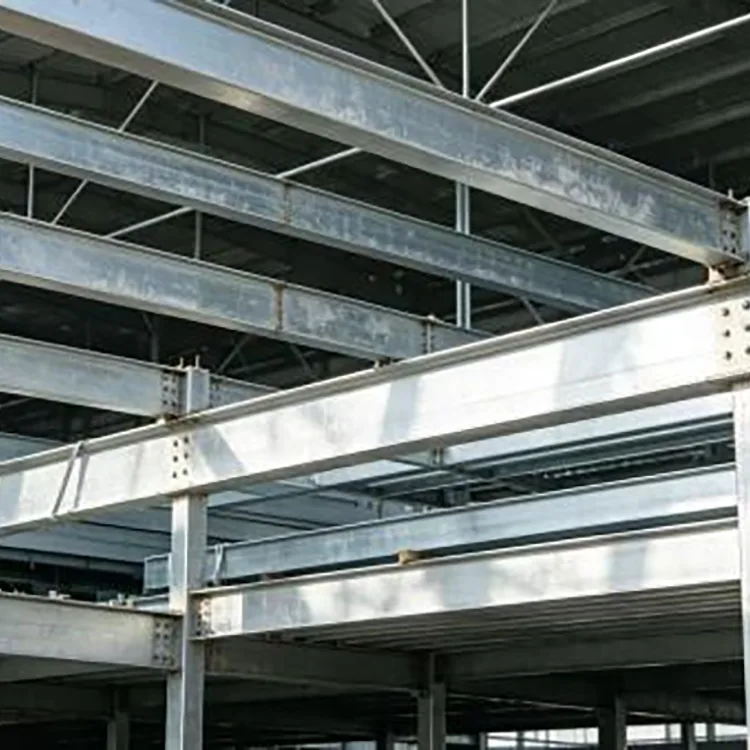

Избор на профил и дебелина на стената

Различните приложения изискват различни комбинации от ширина, височина и дебелина на стената.

Може да се има предвид секция 40 × 60 mm за по-леки вторични елементи, рамки на оборудването и спомагателни опори.

Секция 50 × 100 mm е подходяща за много стандартни приложения за носене и рамки, където се предпочита сравнително висока правоъгълна секция.

По-големи сечения като 60 × 120 mm или 80 × 120 mm могат да се разглеждат за по-тежки греди, по-големи рамки на оборудването и други приложения, изискващи по-голяма твърдост на секциите.

За по-големи натоварвания или по-големи разстояния могат да бъдат посочени секции от 80 × 160 mm и повече, но крайният размер трябва да бъде потвърден чрез структурно изчисление.

Дебелината на стената трябва да бъде избрана по същия начин. Тънкостенният материал може да е достатъчен за рамкиране с малък обхват, леки рамки, докато 1,8–2,0 mm и по-дебели секции се считат по-често за обща външна структурна работа. Тежки натоварвания, дълги разстояния и условия на силен вятър може да изискват 2,5–3,0 mm или по-дебел материал.

Типични приложения

Фотоволтаични проекти

Използва се за покривни PV опорни рамки, слънчеви спомагателни елементи и други външни фотоволтаични конструкции, където правоъгълна секция пасва на инсталационното оформление.

Окачени фасади и декоративни конструкции

Плоските страни на правоъгълната тръба са удобни за свързване на рамки, опори за облицовки, декоративни стоманени конструкции и архитектурни конструкции.

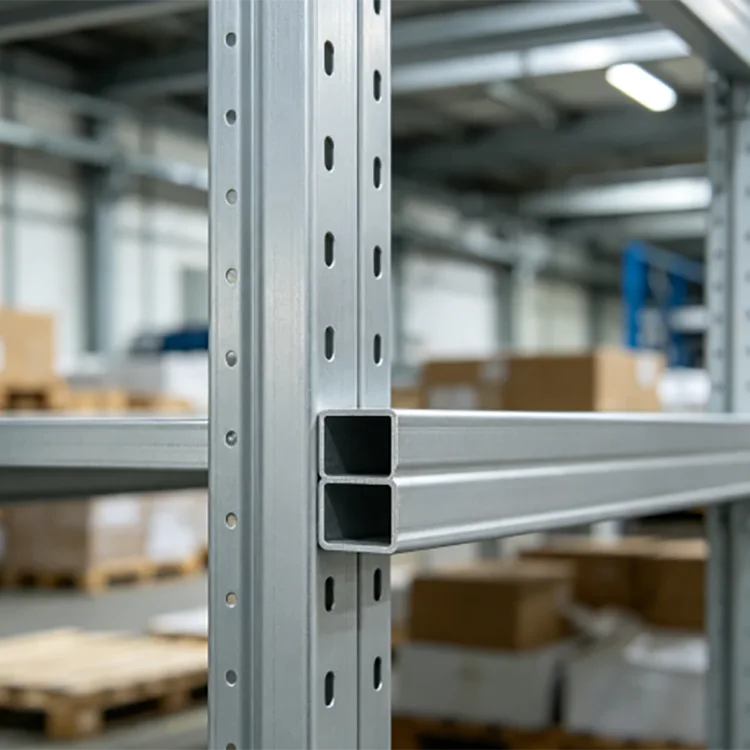

Рамки за индустриално оборудване

Приложимо за оборудване за автоматизация, складови системи, рамки на производствени линии, работни станции и поддържащи структури на машини.

Общински и инфраструктурни проекти

Използва се за рамки за парапети, опори за пешеходни пътеки, осветителни конструкции, спомагателни компоненти на мостове и други стоманени конструкции, изработени на открито.

Фабрики и селскостопански структури

Подходящ за вторични стоманени елементи, рамки за оранжерии, навеси за оборудване, селскостопански конструкции и защитни рамки.

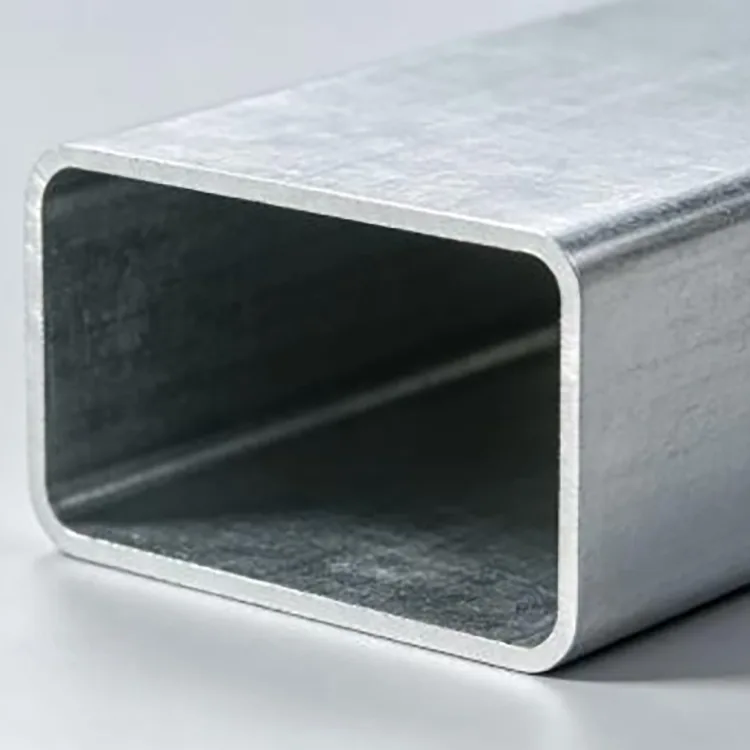

Повърхност и изработка

Стандартната повърхност обикновено е матово сребристо-сива с относително равномерен вид. Тръбата може да бъде доставена за директно сглобяване или обработена преди изпращане.

Наличната изработка включва рязане с фиксирана дължина, пробиване, подготовка на краищата, скосяване и друга машинна обработка. Заваряването също е възможно, но покритието в отопляемата зона ще бъде засегнато и трябва да се третира според изискванията на проекта за защита от корозия.

За големи проекти предварителното рязане и пробиването могат да намалят работата на обекта и да подобрят ефективността на монтажа.

Производствен контрол

Правоъгълната тръба е оформена от стоманена лента с покритие от Zn-Al-Mg чрез валцоване и високочестотно заваряване, последвано от оразмеряване, изправяне и рязане.

Производственият контрол се фокусира върху дебелината на лентата, размерите на профилите, геометрията на ъглите, правотата, състоянието на заваръчния шев и качеството на покритието. За структурни поръчки тези параметри се проверяват спрямо договорената продуктова спецификация преди изпращане.

Корозионна среда

Правоъгълна стоманена тръба с цинк-алуминиево-магнезиево покритие е подходяща за много външни и влажни среди, но изборът на покритие трябва да отразява действителната експозиция.

Експлоатационният живот не може да се определя само от вида на покритието. Концентрацията на сол, влажността, замърсителите, масата на покритието, дебелината на профилите, обработката и поддръжката влияят върху действителната издръжливост.

Проверка на качеството

Контролът на качеството може да включва размери на профилите, дебелина на стената, праволинейност, състояние на ъгъла, външен вид на заваръчния шев, дебелина на покритието и състояние на повърхността.

За структурни проекти могат да бъдат предоставени сертификати за материали и доклади за механични свойства съгласно договорената спецификация. Могат да бъдат организирани допълнителни тестове за корозия или солен спрей, когато това е част от изискванията за приемане на клиента.

Информация за обществените поръчки

За оферта предоставете следната информация:

Размер на сечението: като 40 × 60 mm или 50 × 100 mm

Дебелина на стената: като 1,5 mm, 2,0 mm или 3,0 mm

Степен на стомана: S390GD+ZM, S420GD+ZM или S550GD+ZM

Дължина: 6 м или по поръчка

Количество: бройки или общо тегло

Приложение: PV, окачена стена, рамка на оборудване, оранжерия или структурна употреба

Обработка: рязане, пробиване, подготовка за заваряване или други изисквания

За проекти с обхват, натоварване от вятър или други структурни изисквания, чертежите или информацията за натоварване помагат да се потвърди подходящият раздел.

ЧЗВ

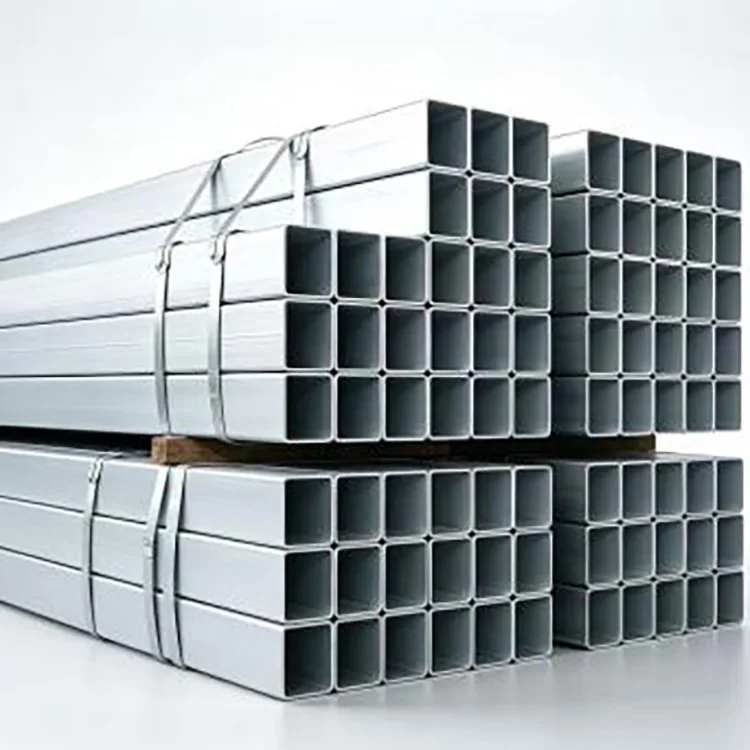

Q1: Каква е разликата между правоъгълна тръба и квадратна тръба?

Правоъгълната тръба има различни размери на ширина и височина, което дава по-голяма гъвкавост, когато наличното пространство за монтаж или посоката на натоварване изисква специфично съотношение. Квадратната тръба има равни страни и често се използва, когато условията на натоварване и свързване са по-симетрични.

В2: Защо правоъгълната стоманена тръба с цинково-алуминиево-магнезиево покритие е подходяща за външна правоъгълна тръба?

Покритието цинк-алуминий-магнезий осигурява защита от корозия и има полезно поведение при локализирано увреждане на покритието. Това го прави практичен вариант за много външни конструкции, включително фотоволтаични системи и рамки за оборудване.

Q3: Може ли правоъгълната тръба да бъде нарязана и заварена?

да Може да се извърши рязане, пробиване и заваряване. Тъй като тези операции засягат локално покритието, необходимата защита за откритите зони и заваръчните шевове трябва да се определи според околната среда и спецификацията на проекта.

Q4: Каква дебелина на стената трябва да избера?

Зависи от натоварването, обхвата, условията на поддръжка и средата на инсталиране. Леките вторични рамки могат да използват по-тънки стени, докато конструкции с голям обхват, тежко натоварване или силен вятър обикновено изискват по-дебели стени. Изчисляването на секциите трябва да бъде завършено преди окончателния избор.

В5: Могат ли да се персонализират специални правоъгълни съотношения?

да В допълнение към стандартните размери като 30 × 20 mm до 200 × 100 mm, специални съотношения на ширина към височина, дебелини на стените и фиксирани дължини могат да бъдат обсъдени според производствените възможности и чертежи.

Q6: Подходящ ли е за крайбрежни фотоволтаични проекти?

Може да се използва за крайбрежни фотоволтаични структури, но спецификацията на покритието трябва да бъде избрана в съответствие с местното излагане на сол и необходимия експлоатационен живот. Тежката морска среда може да изисква по-високо ниво на покритие или допълнителна защита от корозия.

Q7: Можете ли да предоставите предварително изрязани или предварително пробити правоъгълни тръби?

да Рязане, пробиване, скосяване, скосяване и други изработки могат да бъдат организирани преди изпращане, за да се намали обработката на мястото на монтажа.
