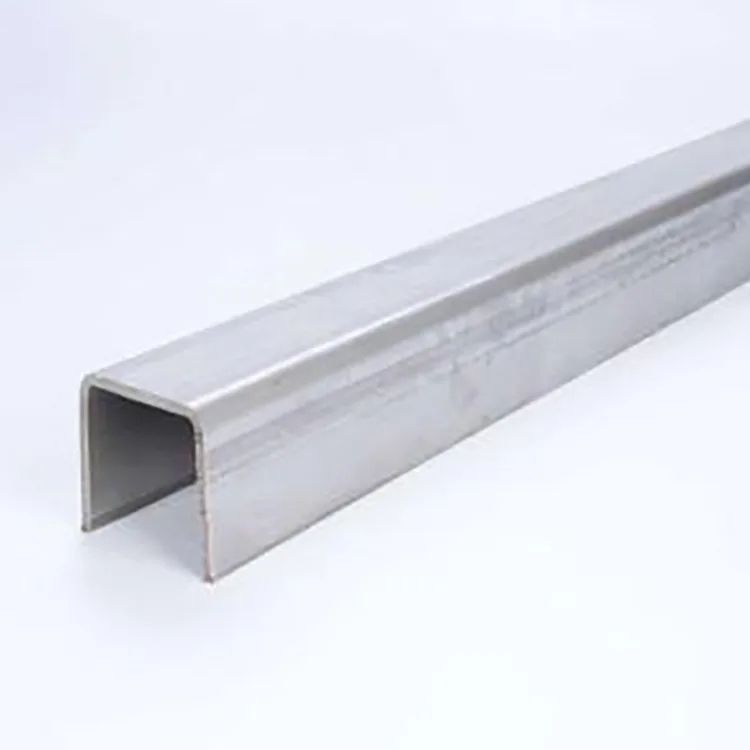

Студеноформован U-образен канал

Студено формованият U-канал е разработен за проекти, при които традиционната стоманена канална стомана е твърде тежка и скъпа, докато квадратните или правоъгълните тръби са по-скъпи или по-малко удобни за фиксиране и позициониране. Изработена от качествена стоманена лента чрез интегрирано студено формоване при стайна температура, секцията има правилен U-образен канал, отворен достъп и точно позициониране.

В сравнение със секциите C и Z, които се използват главно като покривни и стенни греди, U-образната стомана е по-подходяща за опори, фиксиращи канали, основи на оборудването, вградени части, опори за тръби, направляващи конструкции и рамки за заграждения. Неговият отворен жлеб също го прави удобен за болтове, затягане, водене и позициониране по време на монтаж.

Поради тази причина той е особено подходящ за сухи закрити работилници, затворени фабрики и други некорозивни среди без дъжд, солен спрей или излагане на киселини и основи, особено когато разходите за материали и ефективността на монтажа трябва да бъдат контролирани.

Технически спецификации

Стандартен производствен процес

Производството започва с входяща проверка на стоманената рулона, последвана от автоматично нивелиране и изправяне, за да се освободи напрежението на материала. След това лентата преминава през множество станции за формоване на рула, за да създаде постепенно U-образната секция, последвана от прецизно оразмеряване, серво CNC рязане с фиксирана дължина и опционално автоматично щанцоване или рязане на ъгли.

Готовите профили се изправят отново преди пълна визуална проверка и проверка на размерите, пакетиране и съхранение.

Проверка на стоманени рулони → изравняване и изправяне → прогресивно студено валцоване → Оразмеряване на U-секции → CNC рязане с фиксирана дължина → щанцоване/рязане на ъгли → вторично изправяне → размерна и визуална проверка → групиране и съхранение

За разлика от горещовалцуваните профили, този процес не използва етап на валцуване при висока температура. Позволява да се контролират размерите на профила, праволинейността, позициите на отворите и геометрията на ръба по време на непрекъснато формоване, което е полезно за проекти, изискващи точно сглобяване.

Какво прави U Channel Steel различен

Лек дизайн с по-ниски общи разходи

Студеното формоване увеличава якостта на стоманата чрез закаляване при работа, което позволява да се използва секция с по-тънка стена вместо по-тежък традиционен канал в подходящи приложения. Резултатът е по-ниска консумация на стомана и намалени разходи за транспорт, повдигане и монтаж.

При типичните леки и средни опорни приложения, студено формованата конструкция може да бъде с повече от 30% по-лека от традиционната канална стомана, което спомага за намаляване на разходите за материали, товари и труд.

U-образен жлеб за фиксиране и позициониране

Отворената U-образна секция е едно от основните му практически предимства. Осигурява удобна повърхност за фиксиране на слот, насочване, ограничаване, позициониране на оборудването, затягане на тръби и вградена конструкция.

Това също е мястото, където профилът се различава от C и Z стоманата. C и Z профилите обикновено се избират за греди, докато U каналната стомана се използва по-често, когато самият профил трябва да функционира като опора, основа, водач или фиксиращ канал.

Точност на размерите за директно сглобяване

Профилите се формоват на автоматична ролформираща линия и преминават през процеси на оразмеряване и изправяне. Това помага да се поддържат постоянни размери на секциите, прави ръбове и контролирано усукване.

За проекти, използващи предварително пробити отвори или елементи с фиксирана дължина, целта е да се доставят компоненти, които могат да се сглобяват директно, вместо многократно да се изрязват или коригират на място.

Лесно рязане, заваряване и пробиване

Естествената черна стоманена повърхност няма галванизирано покритие, което трябва да се има предвид при рязане или заваряване. Материалът може да бъде нарязан, пробит, заварен или огънат според производствените изисквания.

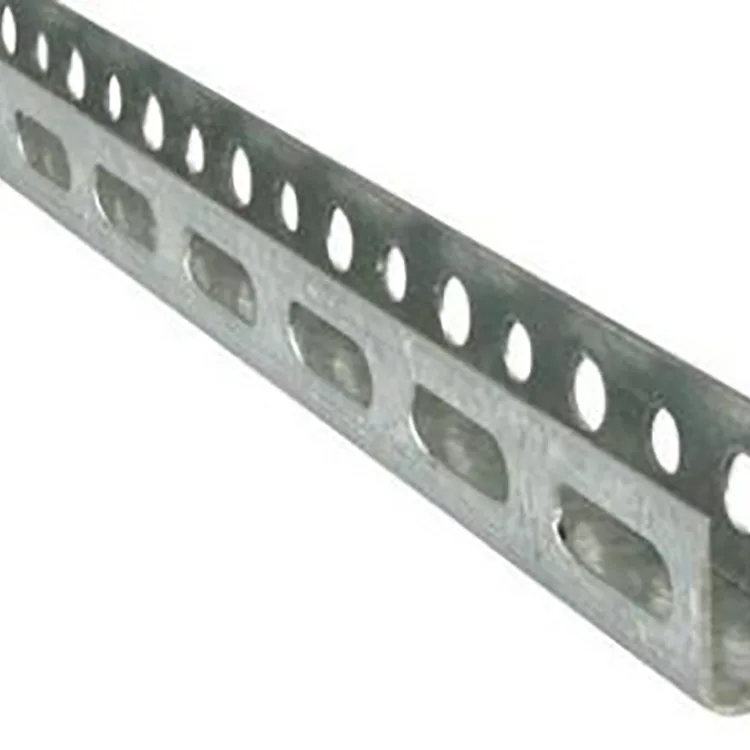

Предварително пробити отвори, слотове, ъглови срезове и секции с фиксирана дължина също могат да бъдат произведени преди изпращане, намалявайки количеството обработка на обекта, необходима за проекти за обновяване и поддръжка на оборудване.

Чист участък и нормален външен вид

Правилно оформената U секция има равна повърхност, правилни ръбове и постоянна геометрия. След сглобяването компонентите могат да поддържат равномерни празнини и спретнат цялостен външен вид, което ги прави подходящи не само за функционална стоманена конструкция, но и за видими вътрешни конструкции, работилници и изложбени или шоуруми.

Разрешаване на често срещани проблеми по проекта

По-ниски разходи за материали и монтаж:

Студено формованата конструкция с тънки стени може да намали теглото с 30%+ в сравнение с традиционната канална стомана, което може да намали разходите за транспорт, повдигане и труд.

По-малко корекция на сайта:

CNC валцоването и изправянето осигуряват постоянни размери и праволинейност, помагайки за намаляване на работата по рязане, пробиване и коригиране след доставката.

По-бърза инсталация:

Стандартният U-образен канал може да се използва директно за фиксиране, водене, поддържане и позициониране. С предварително пробити отвори или слотове много компоненти могат да бъдат сглобени без допълнително производство на място.

По-подходящ за леки конструкции:

Закаляването при студена работа подобрява здравината на формованата секция, което я прави подходяща за опори с леко и средно натоварване, конзоли за оборудване, тръбни опори и ограждащи конструкции, когато секцията е правилно избрана за натоварването.

Приложения за реални проекти

Случай 1: Система за поддръжка на оборудване за цех за интелигентно производство

Проектът включва модерен интелигентен производствен цех със суха, контролирана от прах вътрешна среда. Клиентът се нуждаеше от голям брой фиксиращи скоби за оборудване и рамки за носене на тръби, с изисквания за структурна стабилност, висока равнинност и контролирана цена на проекта.

Избраният материал беше студеноформован U-образен канал Q235B, U100–U140, с дебелина на стената 1,5–2,0 mm и предварително пробити позициониращи отвори.

U-образният жлеб отговаря на изискванията за позициониране на оборудването и фиксиране на тръби без допълнително заваряване на място. Ефективността на монтажа се увеличи с 40%, докато олекотената конструкция намали изискванията за транспортиране и повдигане. В сравнение с традиционното стоманено решение, общата цена на проекта е намалена с 23%.

Високопрофилната плоскост също спомогна за предотвратяване на отклонение при монтажа около оборудването. Завършената поддържаща система остана стабилна и без разхлабване, с изчистено оформление на цеха и еднократно приемане на проекта.

Случай 2: Вътрешно структурно надграждане на по-стара фабрика

Една по-стара промишлена фабрика изискваше нови вътрешни прегради, опори за оборудване и конструкции за фиксиране на тръби. Тъй като съществуващата сграда имаше ограничен капацитет на натоварване, тежките стоманени профили не бяха подходящи за обновяване.

Проектът използва Q235B студено формован U-канал в множество размери според различните изисквания за поддръжка.

Олекотената секция помогна да се изпълнят ограниченията на натоварването на съществуващата сграда, без ненужно да се увеличи структурната тежест. Компактната му форма също беше по-лесна за инсталиране в затворени зони около съществуващо оборудване и тръбопроводи.

След монтажа модернизираните структури осигуриха стабилна опора, като същевременно поддържаха изчистено оформление, правейки U-канала подходящ за олекотено вътрешно обновяване на фабрики.

Как да изберете правилния U канал

По среда:

Препоръчва се главно за сухи, проветриви вътрешни среди без директен дъжд или излагане на корозия. За влажни работилници трябва да се обмисли допълнителен грунд за предотвратяване на ръжда. Външна среда, солени пръски и силно корозивни среди изискват подходящо защитно покритие или различна стоманена секция.

По материал:

Q235B е подходящ за общи опори за светлина, скоби и ограждащи конструкции. Q355B се препоръчва, когато се изисква по-висока якост, като по-големи разстояния, по-тежки основи на оборудването или армировка.

По размер на секцията:

U80–U120 може да се използва за по-малки опори за тръби и оборудване. U140–U200 е подходящ за основни конструкции на корпуса и основи на стелажи. За по-тежка армировка и по-големи основи могат да се вземат предвид по-големи сечения като U250–U300 според действителното натоварване.

По дебелина на стената:

0,8–1,2 mm обикновено се използва за леко позициониране и неносещи приложения; 1,5–2,0 mm е подходящ за обикновени опорни конструкции; 2,5–3,0 mm е предназначен за приложения с по-тежка опора и армировка.

Окончателният размер на сечението трябва да бъде потвърден според обхвата, натоварването, метода на фиксиране и условията на монтаж, а не да бъде избран само според размера на профила.

Повърхност и среда на приложение

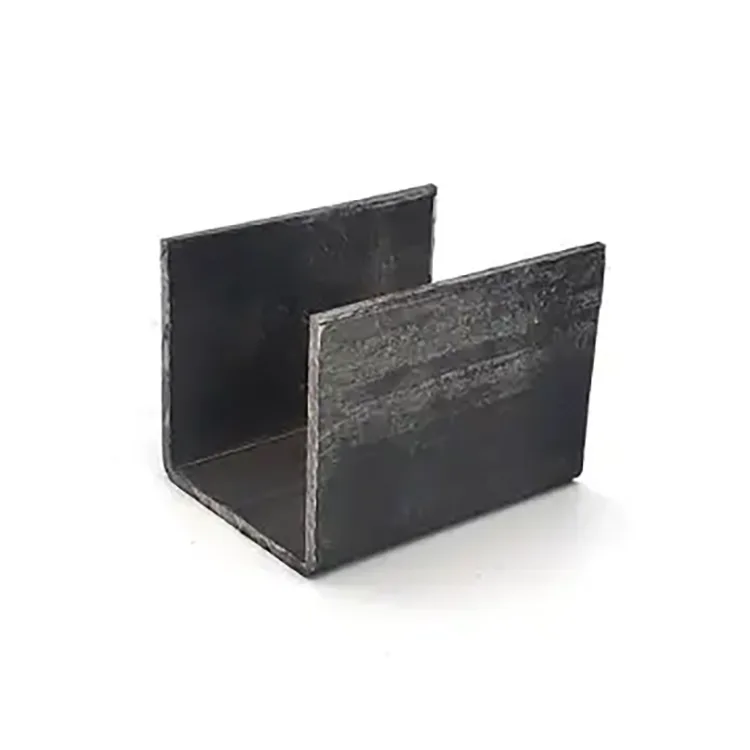

Стандартният продукт се доставя като естествена черна стомана без галванизирано покритие. Това прави последващото рязане, заваряване и пробиване лесно и позволява на купувача да нанесе грунд, боя или друга подходяща повърхностна обработка, когато е необходимо.

Продуктът е най-подходящ за:

Сухи закрити фабрики и цехове

Поддържащи рамки за оборудване

Носещи конструкции за тръби и кабели

Бази за оборудване

Вътрешни прегради и заграждения

Вградени стоманени компоненти

Водещи и позициониращи структури

Проекти за обновяване на леки стоманени конструкции

За външни конструкции, крайбрежни зони, постоянна влажност или среди, изложени на киселини и основи, защитата от корозия трябва да бъде определена преди производството.

Обработка по поръчка и доставка на едро

U каналът може да бъде произведен по проектни чертежи, вместо да се ограничава до стандартни размери на склад. Наличната обработка включва предварително пробити отвори, слотове, ъглово рязане, рязане под ъгъл, рязане с фиксирана дължина и нестандартни размери.

За проекти, използващи повтарящи се опорни компоненти, предварителната обработка може да намали рязането и пробиването на обекта. Купувачите могат да предоставят чертежи, размери на секциите, разстояние между отворите, изисквания за дължина и клас на материала, когато поискат оферта.

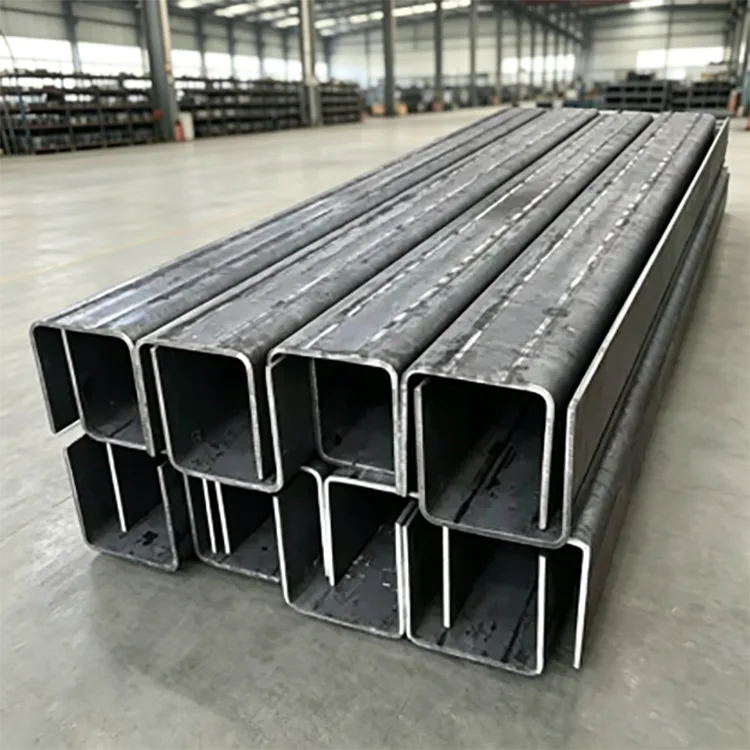

За по-големи поръчки производството може да бъде организирано според необходимата комбинация от размери и график за доставка, като проверката на размерите се извършва преди пакетиране и изпращане.

Фабричен контрол на качеството

Контролът на качеството започва с входящата стоманена рулона, където класът на материала и основните размери се проверяват преди формоването.

По време на производството основните контролни точки са нивелирането на лентата, стабилността на валцоване, размерите на профилите, праволинейността, позицията на отвора и дължината на рязане. След оформянето профилите се подлагат на вторично изправяне и финална визуална и оразмерителна проверка.

Особено внимание се обръща на усукване, деформация, състояние на ръба и консистенция между партидите. За предварително щанцовани продукти позицията на отвора и разстоянието също се проверяват, тъй като тези размери пряко влияят върху монтажа.

Този производствен подход е важен за проекти, при които доставеният U канал трябва да съответства на чертежите и да бъде сглобен с други произведени компоненти без многократна корекция на място.

ЧЗВ

Въпрос 1: Студеноформованият U-образен канал по-здрав ли е от обикновената стомана?

За подходящи приложения с леки и средни натоварвания, студеното формоване въвежда втвърдяване при работа и може да осигури по-висока якост на формования материал. Секцията също е с правилни размери и е устойчива на деформация, когато е правилно избрана и монтирана. За силно натоварени първични конструкции необходимото изчисление на натоварването трябва да определи дали е необходим по-тежък канал или секция с висока якост.

Q2: Може ли U каналът да замени традиционната стоманена канална стомана?

Може да замени традиционната стоманена канална стомана в много приложения с леки и средни натоварвания, като опори, скоби, заграждения, вградени конструкции и основи на оборудването. Той не трябва автоматично да замества тежки първични греди или конструкции, подложени на значителни удари или концентрирани натоварвания.

Q3: Можете ли предварително да пробиете дупки и да изрежете нестандартни дължини?

да Предварително щанцоване, рязане на ъгли, рязане, рязане под ъгъл и нестандартни фиксирани дължини могат да бъдат произведени според чертежи. Това позволява на компонентите да пристигнат готови за сглобяване.

Q4: Каква е разликата между U канал и C/Z профили на греди?

C и Z секциите се използват главно за покривни и стенни греди. U-образните профили се използват по-често за опори, основи, вградени части, канали за фиксиране, водачи и конструкции за позициониране. Изборът трябва да следва действителната структурна функция.

Q5: Ще се усуче ли или деформира лесно студено формованият U-канал?

Правилно произведената секция преминава през многоходово формоване, оразмеряване и изправяне, за да се контролира усукването и деформацията в рамките на приложимите стандартни изисквания. Правилният материал, дебелината на стената, размерът на секцията и методът на монтаж също са важни за поддържане на стабилността на размерите при експлоатация.

В6: Кое е по-добро, Q235B или Q355B?

Q235B е подходящ за общи светлинни опори и приложения за заграждения. Q355B осигурява по-висока якост и е по-подходящ за по-тежки основи на оборудването, по-големи разстояния и армировка, когато структурният дизайн го изисква.

Q7: Може ли повърхността да бъде поцинкована или боядисана?

да Стандартният продукт е естествена черна стомана, така че може да се обработва с подходящ грунд, боя, прахово покритие или поцинковане в съответствие с околната среда на проекта и изискванията за корозия.
