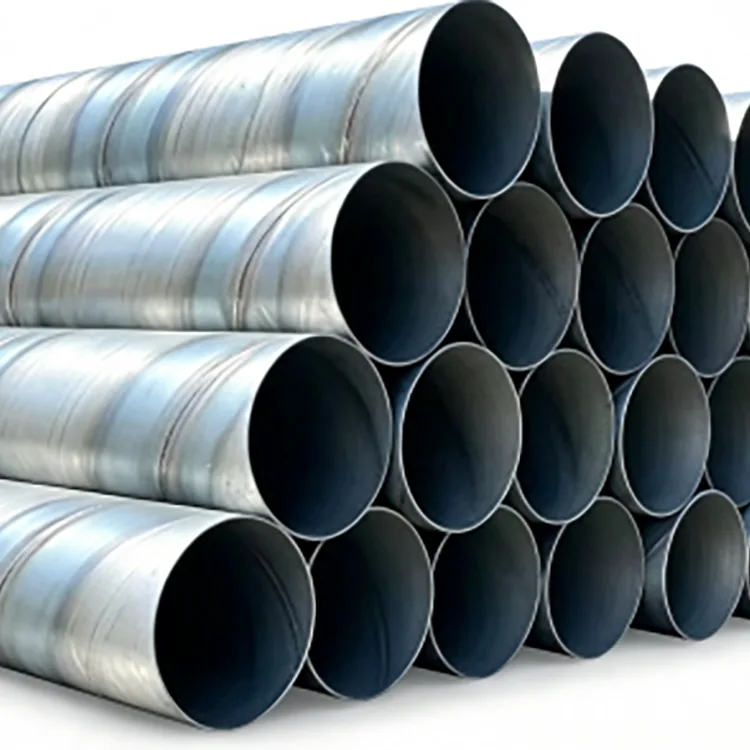

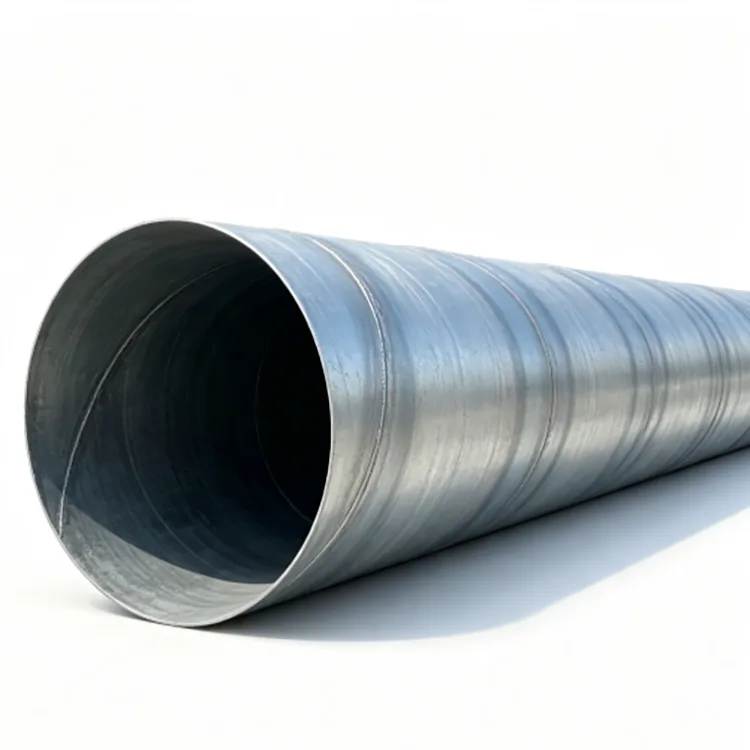

Горещо поцинкована спирална стоманена тръба

Основната причина да се използва спирална стоманена тръба е нейната способност да комбинира голям диаметър на потока с практично производство на по-тежки стенни секции. Стоманената лента непрекъснато се оформя в цилиндрична секция и се заварява по спираловиден шев. След заваряване и довършване на размерите цялата тръба може да бъде горещо поцинкована, за да осигури защита от корозия на вътрешните и външните повърхности.

Тази конструкция прави тръбата особено подходяща за водопроводи с голям диаметър, дренажни системи, фундаментни и пилотни работи, промишлени флуидни тръбопроводи и открити стоманени тръбопроводи. За проекти, при които тръбата ще остане на открито, под земята или във влажна среда, поцинкованото покритие осигурява допълнителна бариера срещу влага и корозия.

За инженеринговите доставки важните точки не са само диаметърът на тръбата и дебелината на стената. Купувачите трябва също така да потвърдят класа на стоманата, изискванията за проверка на заваръчните шевове, спецификацията за поцинковане, дължината на тръбата, подготовката на края и дали завършената тръба се нуждае от фланци или друга изработка преди изпращане.

Защо да използвате спирална стоманена тръба за проекти с голям диаметър?

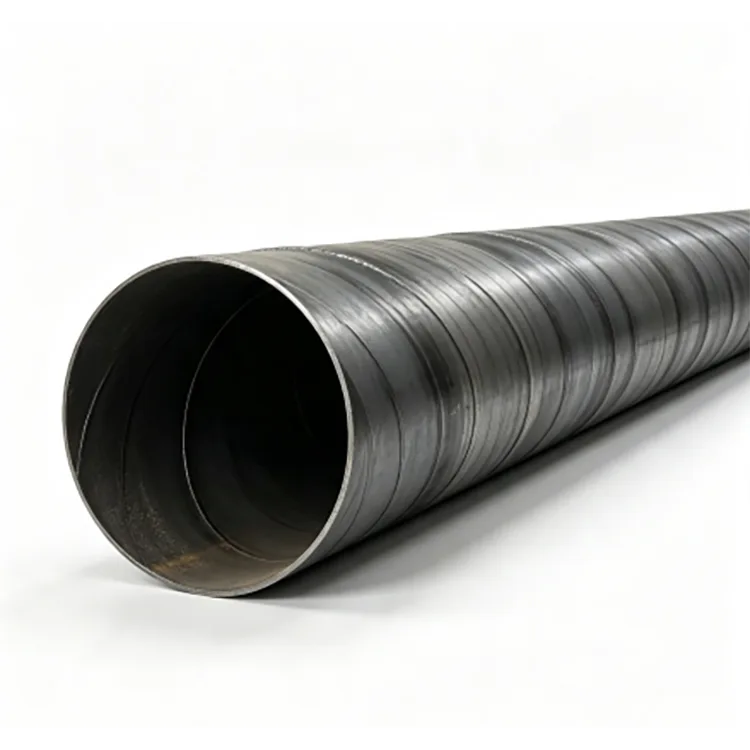

Спиралното формоване позволява да се произвеждат тръби с големи диаметри от стоманена лента, като същевременно се поддържа непрекъсната цилиндрична структура. Получената секция е много подходяща за приложения, изискващи висок капацитет на потока или големи външни размери.

Двустранният процес на заваряване под флюс осигурява контролирано проникване на заваръчния шев и постоянен шев по дължината на тръбата. За приложения под налягане или структурни приложения, изискванията за инспекция на заваръчните шевове и хидростатично изпитване трябва да бъдат определени според проекта, вместо да се разчита само на външния вид на тръбата.

За вкопани тръбопроводи стената на тръбата трябва също да бъде избрана според вътрешното налягане, външното натоварване на почвата, натоварването от движение, дълбочината на монтаж и възможното движение на почвата. По-големият диаметър не означава автоматично по-високо налягане, така че диаметърът и дебелината на стената трябва да се избират заедно.

Технически спецификации

Галванизирането идва след оформянето и заваряването на тръби

Последователността на производство има значение за този продукт. Спиралната тръба първо се оформя и заварява, след което се подготвя за горещо поцинковане. Това позволява готовата тръба, включително завареното тяло на тръбата и достъпните вътрешни и външни повърхности, да получи защита от корозия след приключване на основните операции по формоване.

Типичният производствен път е:

Горещо валцована стоманена лента → Входяща инспекция → Спирално формоване → Двустранно дъгово заваряване под флюс → Рязане и оразмеряване → Крайна обработка → Предварителна обработка на повърхността → Горещо поцинковане → Охлаждане и довършване → Проверка → Защитна опаковка

По време на предварителната обработка, обезмасляването, декапирането и активирането премахва маслото, ръждата и повърхностните оксиди. След това подготвената тръба се потапя в разтопен цинк при приблизително 450°C. След изтегляне и охлаждане, поцинкованата повърхност се проверява за състояние на покритието, покритие и видими дефекти.

За тръби с голям диаметър етапът на поцинковане изисква особено внимание към равномерността на покритието и дренажа на цинка от вътрешността на тръбата. Краищата на тръбите, отворите и изработените зони също трябва да бъдат проверени преди изпращане.

Избор на цинково покритие според околната среда

Няма единична дебелина на цинковото покритие, подходяща за всеки проект.

За конвенционално общинско водоснабдяване, дренаж и общо обслужване на открито може да се има предвид стандартният диапазон от 80–150 g/m², когато корозионното натоварване на околната среда е умерено.

За отпадъчни води, индустриална среда, влажни места и приложения, изискващи по-дълга защита от корозия, 180–275 g/m² могат да бъдат посочени, когато е съвместимо с изискването за покритие на проекта.

За крайбрежни проекти, изложени на солени пръски, трябва да се има предвид по-тежка цинкова система заедно с действителната екологична категория, дренажни условия и проектен експлоатационен живот. Поцинковането може значително да намали корозията, но изборът на покритие не трябва да се третира като заместител на специфичната за проекта оценка на корозията.

Q235B или Q355B?

Q235B е подходящ за много конвенционални общински тръбопроводи, дренажни системи и общи стоманени конструкции, където проектното натоварване е умерено.

Q355B е по-подходящ, когато се изисква по-висока якост на конструкцията, като например тежка фундаментна работа, по-големи структурни натоварвания, взискателни условия на монтаж или проекти, при които инженерният проект определя стомана с по-висока якост.

За приложения за пилоти и фундаменти купувачите трябва да предоставят необходимото натоварване, метод на монтаж и дебелина на стената, вместо да избират степента само според диаметъра на тръбата.

Дебелината на стената трябва да съответства на работните условия

Стена от 3–6 mm може да бъде подходяща за много надземни или конвенционални тръбопроводни приложения, когато налягането и външните натоварвания са умерени.

За вкопани тръбопроводи, фундаментни работи, зони с интензивен трафик или приложения, изложени на значителни външни натоварвания, може да са необходими по-дебели секции. Производственият диапазон 3–20 mm позволява дебелината на стената да бъде съобразена с проекта.

За пренос на вода на дълги разстояния спецификацията обикновено трябва да включва:

Номинален диаметър + дебелина на стената + клас стомана + проектно налягане + дължина на тръбата + крайна обработка + изискване за проверка

Това дава на производителя достатъчно информация, за да посочи правилната тръба, вместо да предоставя само номинален диаметър.

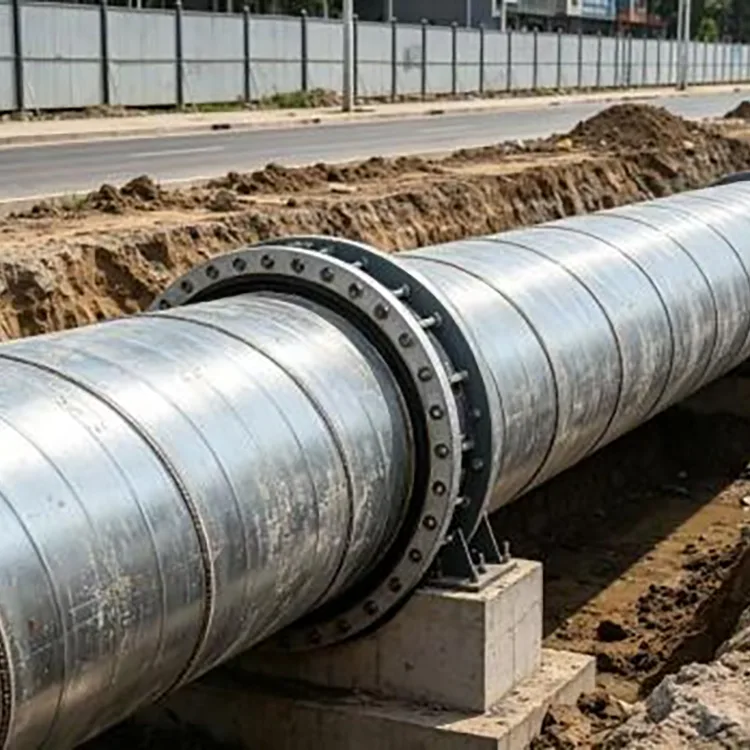

Където се използва горещо поцинкована спирална стоманена тръба

Общинска ВиК

Използва се за пренос на градска вода, отводняване на дъждовни води и обновяване на тръбопроводи. Големите диаметри спомагат за справянето с големи обеми на потока, докато поцинкованата повърхност осигурява допълнителна защита от корозия в открити или влажни среди.

Пречистване на отпадъчни води

Подходящ за транспортиране на отпадъчни води и свързани тръбопроводи за инсталации, където влагата и корозивните замърсители могат да съкратят експлоатационния живот на незащитена стомана.

Мостови основи и пилоти

Спиралната тръба с голям диаметър може да се използва за фундаментни пилоти, опори на речни брега и други структурни приложения, където размерът на сечението и дебелината на стената се определят от инженерното натоварване и условията на монтаж.

Индустриални флуидни системи

Използва се за промишлени процесни течности и спомагателни тръбопроводи, където проектът позволява поцинкована стомана и химическата среда е съвместима със системата за защита от цинк.

Външни и крайбрежни стоманени конструкции

Приложимо за открити тръбопроводи, крайбрежни поддържащи системи и тръбопроводи, свързани с вятърна енергия. В среди със солен спрей може да е необходимо по-тежко цинково покритие или допълнителна система за защита от корозия.

Отопление при ниско налягане и приложения, свързани с газ

Може да се счита за подходящи спомагателни системи с ниско налягане, когато приложимият стандарт на проекта, изискванията за съвместимост на средата и налягането позволяват поцинкована спирална тръба. Газовото обслужване трябва винаги да следва определения стандарт за газопровода, вместо да разчита само на поцинковане.

Избор на проект: Често срещани грешки при обществените поръчки

За стандартен общински водопроводен или дренажен проект Q235B с конвенционално цинково покритие и дебелина на стената 3–6 mm може да осигури практическа отправна точка. Окончателният избор трябва да следва хидравличния и структурния проект.

За отпадъчни води и промишлени среди, помислете за по-тежко цинково покритие в диапазона 180–275 g/m² и увеличете дебелината на стената, когато това се изисква от външни натоварвания или натоварвания под налягане.

За крайбрежни райони и места със солени пръски не посочвайте просто стандартна поцинкована тръба. Категорията на корозия, цинковото покритие, системата за допълнително покритие и очакваният експлоатационен живот трябва да бъдат прегледани заедно.

За мостови пилоти, конструкции на речни брега и фундаментни работи Q355B и по-тежки стенни секции могат да бъдат избрани, когато това се изисква от структурния проект. Q345B също може да бъде наличен за проекти, които изискват конкретно този клас.

За високо налягане или предаване на дълги разстояния, посочете NDT на заваръчен шев, хидростатично изпитване, толеранс на размерите и подготовка на края в поръчката за покупка. Тези изисквания са по-важни от използването на общо описание като „спирална тръба за тежък режим на работа“.

Какво трябва да се провери преди изпращане?

Професионалната проверка за горещо поцинкована спирална стоманена тръба трябва да обхваща повече от цинковата повърхност.

Информацията за класа на стоманата и топлината трябва да се сравнява със сертификата за материала. След това диаметърът на тръбата, дебелината на стената, заоблеността, дължината и състоянието на края трябва да бъдат проверени спрямо спецификацията за покупка.

Спиралната заварка е друга критична точка за проверка. В зависимост от проекта могат да бъдат включени визуална инспекция, ултразвуково изследване, радиографско изпитване и хидростатично изпитване. За тръбопроводите под налягане методът на проверка и критериите за приемане трябва да бъдат договорени преди производството.

Поцинкованата повърхност трябва да се провери за покритие на покритието, видими оголени участъци, прекомерно натрупване на цинк и повреди при работа. Ако тръбата ще бъде нарязана, скосена или заварена след поцинковане, засегнатите цинкови зони трябва да бъдат поправени с помощта на подходяща система, богата на цинк.

Изработка по поръчка за доставка на проекти

Тръбата може да бъде доставена като стандартни прави дължини или обработена според монтажния чертеж.

Наличната обработка включва рязане с фиксирана дължина, скосяване на края на тръбата, заваряване на фланец, затваряне на края, шлайфане и допълнителна обработка за защита от корозия. За проекти, използващи сглобяеми тръбни секции, предоставянето на чертежи преди производството помага за намаляване на рязането и заваряването на място.

За групови поръчки купувачите могат също така да посочат различни диаметри, дебелини на стените и дължини в рамките на един и същ график на проекта. Това е полезно за общински тръбопроводни пакети, където главни линии, разклонителни линии и структурни участъци изискват различни спецификации.

Експлоатационният живот зависи от покритието и експозицията

Горещото поцинковане може значително да удължи периода на защита от корозия в сравнение с незащитена стомана, но експлоатационният живот се контролира от околната среда, цинковото покритие, водната химия, състоянието на почвата, механичните повреди и поддръжката.

Като обща референция за доставената продуктова гама, очакваният експлоатационен живот може да достигне 20+ години при условия на закрито, докато приложения на открито, заровени и отпадъчни води обикновено се разглеждат в диапазона 10–15 години при подходящи условия. Проекти, изложени на силна солена пръскачка или агресивни химикали, трябва да използват специфична за проекта оценка на корозията, вместо да разчитат на фиксиран номер на експлоатационен живот.

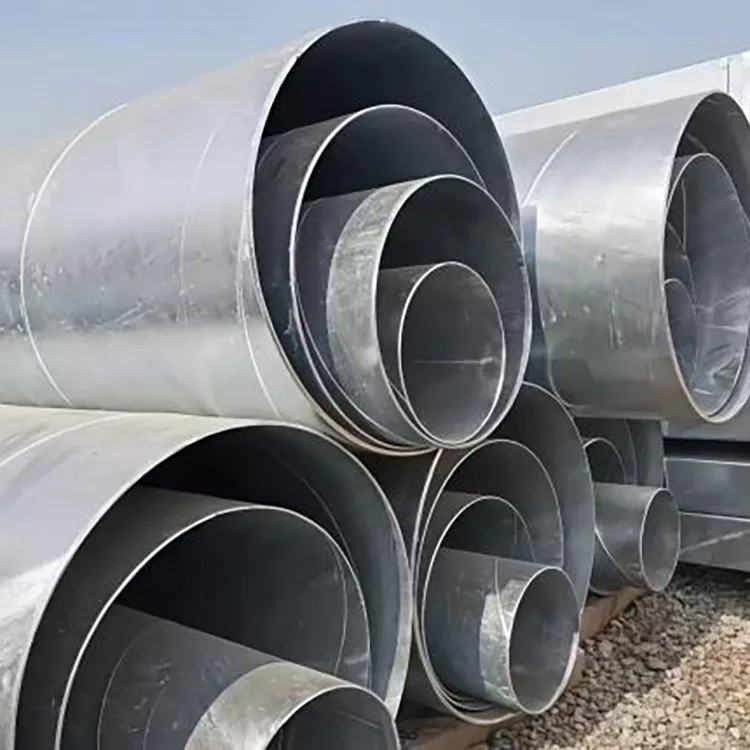

Опаковка за тръби с голям диаметър

Големите спирални тръби изискват опаковка, която защитава както тялото на тръбата, така и поцинкованата повърхност по време на работа и транспортиране.

Краищата на тръбите могат да бъдат защитени с предпазители или защитни пръстени, докато сноповените тръби са закрепени със стоманени ремъци и разделени или омекотени, където е необходимо, за да се намали ударът и повърхностните повреди. За експортни пратки може да се добави водоустойчива опаковка и стабилно товарене в зависимост от метода на доставка.

ЧЗВ

Q1: Каква е разликата между горещо поцинкована спирална тръба и обикновена антикорозионна спирална тръба?

О: Обикновената антикорозионна тръба обикновено разчита на система с външно покритие, докато горещо поцинкованата спирална тръба използва металургично свързано цинково покритие за защита от корозия. Подходящата система зависи от това дали тръбата е открита, заровена, потопена или използвана със специфична течност.

Q2: Можете ли да произвеждате спирални стоманени тръби DN200–DN3000?

A: Да. Доставяният диапазон е DN200–DN3000, с дебелини на стените от 3,0–20 mm. Нестандартни диаметри, дебелини на стени и фиксирани дължини могат да бъдат обсъдени според чертежи и изисквания на проекта.

Q3: Може ли поцинкована спирална тръба да се използва под земята?

О: Може да се счита за подходящи заровени приложения, но трябва да се оценят изискванията за химичния състав на почвата, влагата, дренажа, външното натоварване и покритието. При агресивни почвени условия може да е необходима допълнителна система за защита от корозия.

Q4: Подходяща ли е спиралната заварка за работа под налягане?

A: Спирално заварени тръби могат да бъдат произведени за приложения под налягане, когато степента на стомана, дебелината на стената, процесът на заваряване и изискванията за проверка са определени по подходящ начин. За тръбопроводи под налягане, заваръчен NDT и хидростатично изпитване трябва да бъдат потвърдени в спецификацията за покупка.

В5: Може ли тръбата да се доставя с фланци?

A: Да. Заваряване на фланци, скосяване, рязане с фиксирана дължина и други крайни обработки могат да бъдат организирани преди изпращане съгласно чертежи.

Q6: Кое цинково покритие трябва да бъде избрано за крайбрежни проекти?

О: Може да се обмисли по-тежко покритие в диапазона 180–275 g/m² за среди с по-висока корозия, но крайбрежните проекти трябва да се оценяват според действителното излагане на солени пръски и необходимия експлоатационен живот. Допълнителното покритие може да е подходящо при тежки условия.

В7: Могат ли Q235B и Q355B да се смесват в една поръчка?

A: Да. Различни класове стомана могат да бъдат доставени според конструкцията или конструкцията на тръбопровода. Всяка спецификация трябва да бъде ясно идентифицирана в поръчката за покупка и материалната документация.

Q8: Какви документи могат да бъдат предоставени за експортни поръчки?

О: Могат да бъдат предоставени сертификати за материали, записи от инспекции и други документи за качество според изискванията на поръчката и проекта. Може да се организира и проверка от трета страна, когато се изисква от купувача.

Доставка на едро и поддръжка на проекти

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. поддържа групови поръчки на спирално заварени стоманени тръби за общински, инфраструктурни, индустриални и задгранични проекти. Купувачите могат да предоставят график на тръбите, чертежи или обикновен списък със спецификации за оферта.

За проектни поръчки обхватът на доставките може да включва избор на клас стомана, оразмеряване на тръби, производство с фиксирана дължина, инспекция на заваръчни шевове, поцинковане, крайна обработка, опаковане и координиране на доставката. Това е особено полезно, когато няколко спецификации на тръбите трябва да бъдат доставени по един график на проекта.
