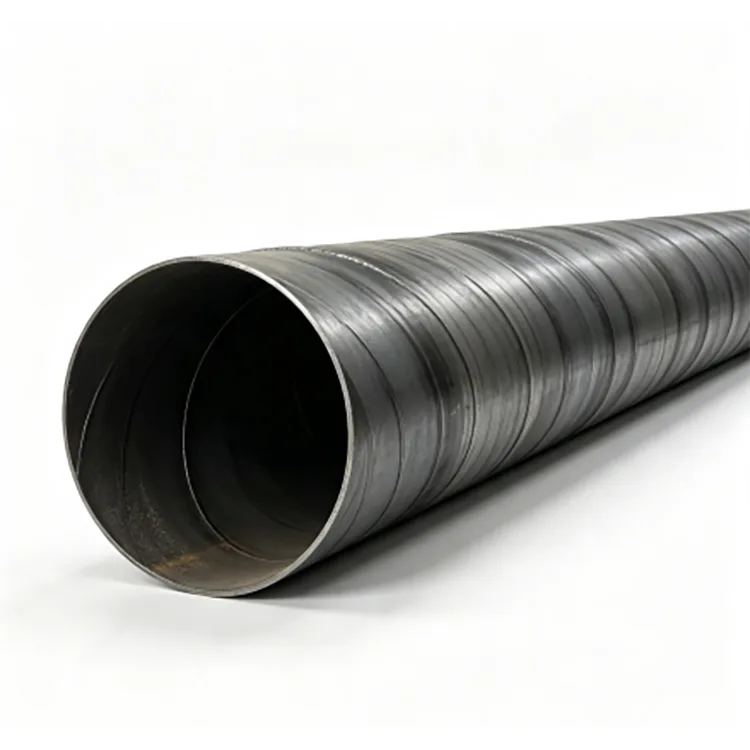

Спирално заварена стоманена тръба

За тръбопроводи с голям диаметър най-ниската покупна цена не винаги е най-ниската цена на проекта. Дебелината на стената, качеството на заваръчния шев, точността на размерите, защитата от корозия и записите от инспекцията влияят върху монтажа, ефективността на налягането и дългосрочната поддръжка.

Спирално заварената стоманена тръба Rongheng се произвежда от квалифицирана горещо валцована стоманена лента чрез CNC спирално формоване и автоматично двустранно дъгово заваряване под флюс. Диапазонът на наличните диаметри е 219–3620 mm, с дебелини на стените от 6–30 mm. Опциите за материали включват Q235B, Q355B и L245–L485, покриващи обичайни общински, структурни, пилотни приложения, пренос на вода и тръбопроводи.

Всяка производствена поръчка следва определен процес на инспекция, обхващащ суровини, формоване, заваряване, размери, качество на заварките, хидростатично изпитване и състояние на готовата повърхност. За проекти, изискващи допълнителна защита, тръбата може да бъде доставена с персонализирани антикорозионни системи като 3PE или епоксидно покритие от каменовъглен катран, в съответствие с работната среда.

Фокусът е ясен: доставка на определената дебелина на стената и материал, документиране на необходимите инспекции и доставка на краища на тръби и условия за покритие, които могат да се използват директно на място.

Ключови характеристики

Диапазон с голям диаметър за инфраструктурни тръбопроводи

Спирално заварената конструкция е особено подходяща за тръби с голям диаметър, тъй като стоманената лента може непрекъснато да се формира в широк диапазон от диаметри на тръбата.

Rongheng доставя тръби от 219 mm до 3620 mm OD, с дебелина на стената 6–30 mm като стандартна производствена гама. Предлагат се фиксирани дължини от 6 m, 9 m и 12 m, докато нестандартни дължини и специални дебелини на стените могат да бъдат произведени според проектни чертежи и спецификации.

Двустранно електродъгово заваряване под флюс

Тръбата е произведена чрез автоматично двустранно заваряване под флюс. Процесът на формоване и заваряване се контролира, за да се поддържа постоянна геометрия на тръбата и качество на заварката по цялата производствена дължина.

Вътрешно и външно заваряване се извършва, за да се постигне адекватно проникване на заваръчния шев и последователна заварена връзка. Проверката на заварките е включена в процеса на контрол на качеството на производството, вместо да се разчита само на визуална проверка след производството.

Стабилна дебелина на стената и ефективност при натиск

За проекти за подземни водоснабдителни, дренажни и напорни тръбопроводи дебелината на стената е ключова спецификация при закупуване. Номиналният диаметър сам по себе си не определя дали една тръба е подходяща за приложението.

Rongheng контролира дебелината на стената спрямо приложимата спецификация и може да документира резултатите от материалите, размерите и инспекцията за приемане на проекта. Купувачите могат също така да определят толеранс на дебелината на стената, проверка на заваръчните шевове и изисквания за хидростатично изпитване в договора за покупка.

Защита от корозия за различни среди

Гола спирално заварена стоманена тръба може да се използва, когато проектът предвижда собствено покритие или където работната среда не изисква допълнителна защита от корозия.

За заровени тръбопроводи, влажни зони, солена почва или крайбрежни проекти Rongheng може да достави различни външни системи за защита от корозия. 3PE покритие, епоксидно покритие от въглищен катран и други специфични системи могат да бъдат избрани според почвените условия, транспортираната среда, проектния живот и изискванията на проекта.

За тръба с 3PE покритие предоставената производствена спецификация може да включва изисквания като:

● Сила на отлепване: ≥50 N/cm

● Адхезия: ≥8 MPa

Подходящата система за покритие трябва да бъде потвърдена спрямо спецификацията на проекта, а не да бъде избрана единствено според диаметъра на тръбата.

Крайно скосяване за заваряване на място

Краищата на тръбите могат да бъдат обработени с контролирани размери на скосяване, за да отговарят на процедурата на клиента за заваряване и изискванията на полето за свързване.

Крайната подготовка може да включва:

● Стандартно скосяване

● Завършване на челната повърхност

● Почистване

● Корекция на размерите

● Специална крайна подготовка по чертежи

Това намалява необходимото количество подготовка преди заваряване на фуги на място, особено при монтаж на тръбопроводи с голям диаметър.

Технически спецификации

Производствен процес

Производственият процес е организиран около точките, които най-пряко влияят върху качеството на тръбите с голям диаметър.

1. Проверка на горещо валцована стоманена лента

Входящата стоманена лента се проверява спрямо необходимия клас материал и производствена спецификация преди формоване. Може да се предостави материална документация за проследимост на проекта.

2. Подравняване и подготовка

Стоманената лента се нивелира преди да влезе в процеса на формоване. Правилната подготовка на лентата помага да се поддържат последователни условия на формоване и геометрия на тръбата.

3. CNC спирално формоване

Лентата непрекъснато се оформя в определения диаметър на спиралата. Параметрите на формоване се регулират според диаметъра на тръбата, дебелината на стената и класа на материала.

4. Вътрешно и външно заваряване под флюс

Автоматичното заваряване се извършва от двете страни на спиралната връзка. Параметрите на заваряване се контролират според спецификацията на тръбата, като инспекцията е фокусирана върху непрекъснатостта на заварката, проникването и потенциалните вътрешни дефекти.

5. Оразмеряване и изправяне на тръби

След заваряване готовата тръба се проверява и коригира за диаметър, кръглост и праволинейност в рамките на приложимата спецификация.

6. Крайна обработка

Краищата на тръбите се изрязват и скосяват според изискванията на проекта. Специалната крайна подготовка може да бъде завършена преди изпращане.

7. Антикорозионно покритие

Когато е необходимо, тръбата получава определената система за външно покритие. Състоянието на покритието, адхезията и други определени свойства се проверяват преди освобождаване.

8. Окончателна проверка и опаковане

Готовите тръби се подлагат на проверки на размерите, външния вид и необходимите характеристики преди групиране, маркиране и изпращане.

Контрол и инспекция на качеството

Заварените тръби с голям диаметър трябва да се купуват с измерими изисквания за инспекция, вместо да се разчита само на фабрично изявление като „високо качество“.

Системата за качество на производството на Rongheng включва 16 инспекционни контролни точки, обхващащи производствения процес и крайния продукт. Предоставените производствени данни показват 99,97% общ процент на квалификация на готовия продукт.

Проверка на заваръчните шевове

Производствената спецификация включва 100% инспекция на заваръчните шевове, като се използват както рентгенови, така и ултразвукови тестове за идентифициране на дефекти на заваръчните шевове, които не могат да бъдат потвърдени само чрез визуална проверка.

Точният NDT метод, нивото на приемане и форматът на докладване могат да бъдат приведени в съответствие с приложимия стандарт или спецификация на проекта.

Хидростатично изпитване

За приложими поръчки за тръбопровод под налягане, всяка тръба може да бъде подложена на хидростатично изпитване при 1,5 пъти работното налягане, с период на задържане от най-малко 5 секунди и без изтичане по време на посочения тест.

За конкретен проект изпитвателното налягане, времето на задържане и критериите за приемане трябва да бъдат потвърдени в техническото споразумение преди производството.

Проверка на размерите

Инспекцията обхваща ключови измерения като:

● Външен диаметър

● Дебелина на стената

● Дължина на тръбата

● Закръгленост

● Изправеност

● Размери на фаската

● Състояние на повърхността

Това е особено важно за тръби с голям диаметър, тъй като отклоненията в размерите могат да увеличат подравняването на полето и работата по заваряване на фуги.

Спирално заварени стоманени тръби срещу малки фабрични доставки

За инженерните поръчки важното сравнение не е просто цитираната от доставчика цена. Купувачите трябва да сравнят степента на материала, действителната дебелина на стената, NDT покритието, изискванията за хидростатично изпитване, спецификацията на покритието, документите за инспекция и условията на доставка на една и съща техническа основа.

Ръководство за избор на материал

Q235B за конвенционални общински проекти

За конвенционалните общински водоснабдителни, дренажни и канализационни тръбопроводи обикновено се избира Q235B, когато проектните изисквания не изискват по-висок клас на якост.

Подходящо е, когато инженерният проект дава приоритет на адекватното структурно представяне и контролираните разходи за материали.

Q355B за по-високи структурни изисквания

Q355B може да се обмисли за приложения, изискващи по-висока якост на материала, включително определени тежки приложения, нискотемпературни или структурни/пилоти.

Крайният клас трябва да бъде избран според проектното натоварване, температурата, изискванията за заваряване и приложимия стандарт.

L245–L485 за тръбопроводни приложения

За проекти за пренос на нефт и газ могат да се специфицират класове стомана за тръбопроводи като L245–L485 според необходимия стандарт за тръбопровода и проектни условия.

За среда, съдържаща киселинни вещества или съдържащи сероводород среди, изборът на материал трябва да следва приложимата спецификация за киселинни условия и изискванията на проекта, вместо да се приема, че само класът на тръбопровода осигурява устойчивост на H₂S.

Корозивни и крайбрежни условия

За крайбрежни, солени почви или химически агресивни среди материалът и покритието трябва да се разглеждат заедно.

Стомана с по-висока якост или устойчивост на атмосферни влияния може да бъде определена, когато е подходящо, докато външната система за защита от корозия трябва да бъде избрана в съответствие с действителните условия на почвата, водата и експозицията.

Типични приложения

Спирално заварената стоманена тръба се използва главно там, където голям диаметър, монтаж на дълги разстояния или структурен капацитет прави непрекъснатото спирално формоване практично.

Общински водопровод

Водопроводи с голям диаметър за градско водоснабдяване, пренос на сурова вода и надграждане на инфраструктурата.

Отводнителни и дъждовни системи

Подходящ за дренаж с голям поток, заустване на дъждовна вода и общински проекти за тръбопроводи за контрол на наводненията.

Канализация и промишлени води

Използва се за отпадъчни води, технологична вода и други системи за пренос на флуиди с ниско до средно налягане, когато избраният материал и вътрешната защита отговарят на изискванията за среда.

Проекти за нефтопроводи и газопроводи

Спирално заварени тръби за тръбопроводи могат да бъдат произведени в съответствие с приложимите спецификации на тръбопроводи за подходящи приложения за пренос.

Стоманени тръбни пилоти

Спирално заварени тръби с голям диаметър могат да се използват и като структурни тръбни пилоти, включително фундаментни и свързани с морето конструкции, когато са посочени необходимият стандарт за пилоти и дебелина на стената.

Вкопани тръбопроводни системи

За вкопани приложения изборът на тръба трябва да вземе предвид външното налягане на почвата, подпочвените води, улягането, системата за покритие, катодната защита и условията на монтаж, а не само диаметъра на тръбата.

Приложения за реални проекти

Случай 1: Проект за градски тръбопровод за природен газ

За проект за градски газопровод Rongheng достави приблизително 12 000 тона L360 спирално заварена стоманена тръба с 3PE антикорозионно покритие.

Проектът включва сложни условия за заселване в съществуваща градска зона. Доставената тръба е произведена и покрита съгласно изискванията на проекта.

Според оперативния запис на проекта отчетеният процент на течове от тръбопровода е 0,7%, с четири години експлоатация без регистрирани инциденти, свързани с безопасността.

Случаят показва защо проследимостта на материала, инспекцията на заваръчните шевове и външната защита от корозия трябва да се разглеждат заедно за проекти за вкопани тръбопроводи.

Случай 2: Надграждане на дренаж за градски дъждовни води

За проект за обновяване на градската канализация Rongheng достави приблизително 6800 тона спирално заварени стоманени тръби, включително:

● Φ1220 × 10 mm

● Φ1420 × 12 мм

Тръбите бяха доставени с подсилена антикорозионна защита от епоксиден въглищен катран.

Проектът имаше за цел да замени остарелите градски дренажни тръбопроводи, засегнати от запушване, течове и недостатъчен капацитет за отвеждане на дъждовни води. След три години експлоатация записът на проекта не съобщава за деформация на тръбата, изтичане или запушване, докато модернизираната система подобри ефективността на отводняването на дъждовната вода по време на обилни валежи.

Точки за избор преди поръчка

Преди да поискате оферта за спирално заварени стоманени тръби, предоставете на доставчика следната информация:

1. Размер на тръбата

Посочете външния диаметър и необходимата дебелина на стената, а не само диаметъра.

2. Транспортирана среда

Водата, канализацията, газът, маслото и промишлените течности могат да изискват различни изисквания за материали, вътрешна защита и проверка.

3. Работно налягане

Осигурете проектно налягане и работна температура, където е приложимо, така че дебелината на стената и изискванията за изпитване да могат да бъдат преразгледани правилно.

4. Инсталационна среда

Посочете дали тръбата е заровена, надземна, под вода, крайбрежна, солена почва или е изложена на химическа корозия.

5. Изискване за покритие

Посочете 3PE, епоксиден каменовъглен катран, гола стомана или друга покривна система, заедно с дебелината на покритието и изискванията за проверка.

6. Дължина на тръбата и подготовка на края

Потвърдете 6 m, 9 m, 12 m или персонализирани фиксирани дължини, заедно с размерите на скосяването и изискванията за заваряване на място.

7. Проверка и документация

За големи проекти включете сертификати за материали, отчети за размерите, доклади за неразрушаващ контрол, записи от хидростатични изпитвания и записи от проверка на покритието в спецификацията за закупуване.

Производство по поръчка и доставка на проекти

Rongheng поддържа персонализирано производство за инженерни поръчки, вместо да ограничава доставките до стандартни складови размери.

Наличните опции включват:

● Нестандартни външни диаметри

● Специални дебелини на стените

● 6–12 m фиксирани дължини и други определени дължини

● Скосяване на края на тръбата

● Специална крайна подготовка

● 3PE и други системи за антикорозионно покритие

● Епоксидно покритие от въглищен катран

● Специални тръбни фитинги и изработени профили по чертежи

● Специфична проверка и документация за проекта

За поръчки с голям обем, графиците за производство и доставка могат да бъдат координирани според последователностите на инсталиране на проекта.

Фабрична проверка и поддръжка на купувача

За големи инфраструктурни поръчки купувачите могат да организират инспекция на фабриката и да прегледат записите за производство и инспекции преди изпращане.

Rongheng предоставя:

● Поддръжка за техническа селекция при предварителна поръчка

● Преглед на спецификацията

● Актуализации на напредъка на производството

● Споразумения за фабрична инспекция

● Материална и инспекционна документация

● Координиране на пратката

● Техническа консултация, свързана с монтажа

● Техническа поддръжка след продажбата

За големи проекти напредъкът на производството може също да се следи чрез визуални актуализации, така че купувачите да могат предварително да координират графиците за доставка и монтаж на място.

ЧЗВ

Q1. Каква е разликата между спирално заварена стоманена тръба и заварена тръба с прав шев?

Оформя се от стоманена лента в спираловидна форма и се заварява по спираловидната връзка. Този метод на производство е особено практичен за тръби с голям диаметър.

Заварената тръба с прав шев използва надлъжна заварка и обикновено се избира за различни диапазони на диаметър и изисквания за приложение. Нито една конструкция не е автоматично по-добра за всеки проект; диаметър, дебелина на стената, налягане, метод на монтаж, клас на материала и приложим стандарт трябва да определят избора.

Q2. Какви размери тръби доставяте?

Стандартният производствен диапазон е 219–3620 mm външен диаметър и 6–30 mm дебелина на стената. Стандартните фиксирани дължини включват 6 m, 9 m и 12 m, с нестандартни дължини и специални дебелини на стените, налични за поръчки по проекти.

Q3. Можете ли да произвеждате нестандартна спирално заварена стоманена тръба?

да Производството по поръчка може да покрива диаметър, дебелина на стената, фиксирана дължина, скосяване на края на тръбата, специална подготовка на края, покритие и други изисквания, показани на инженерните чертежи.

Q4. Може ли Pipe да се използва за вкопани тръбопроводи?

да Той е широко приложим за заровени водопроводни, дренажни и други тръбопроводни системи, когато дебелината на стената на тръбата, степента на материала, външното покритие, методът на монтаж и структурните изчисления отговарят на изискванията на проекта.

За вкопани тръбопроводи купувачите трябва да обърнат особено внимание на почвените условия, подпочвените води, утаяването, защитата от корозия и обработката на фугите на място.

Q5. Как да избегна закупуването на тръба с недостатъчна дебелина на стената?

Не съдете продукта само по номинален размер или тегло. Посочете необходимата дебелина на стената и приложимия толеранс в договора за покупка и поискайте сертификати за материали и записи за проверка на размерите.

За големи проекти входящата инспекция може също да включва произволни измервания на дебелината на стената на множество позиции на тръбата.

Q6. Каква проверка на заваръчните шевове може да бъде предоставена?

Производствената спецификация поддържа 100% рентгеново и ултразвуково заваряване, като приложимото ниво на приемане се определя от съответния стандарт или спецификация на проекта.

Докладите от инспекцията могат да бъдат предоставени като част от документацията за качество на проекта.

Q7. Предоставяте ли хидростатично изпитване?

да За приложими поръчки за тръбопровод под налягане, хидростатичното изпитване може да се извърши тръба по тръба при 1,5 пъти работното налягане, с период на задържане от 5 секунди или повече и без изтичане при определените условия на изпитване.

В8. Кое антикорозионно покритие да избера?

Това зависи от средата на инсталиране и проектния живот.

За вкопани тръбопроводи 3PE обикновено се разглежда, когато се изисква силна външна защита от корозия. Епоксидни въглищно-катранени системи също могат да бъдат определени за подходящи проекти. Приложенията в крайбрежни райони и солени почви изискват особено внимание към избора на покритие, непрекъснатостта на покритието и защитата на полеви фуги.

Q9. Мога ли да посетя фабриката, преди да направя голяма поръчка?

да Купувачите могат да организират посещение на фабрика на място, обхващащо производствени зони, инспекционни съоръжения, съхранение на готови тръби и съответната документация за качество. Напредъкът на производството може да се проследи и чрез видео актуализации по време на производствения период.

Q10. Каква информация трябва да предоставя за оферта?

Осигурете минимум външен диаметър, дебелина на стената, клас на материала, дължина на тръбата, количество, приложим стандарт, транспортирана среда, работно налягане, изискване за покритие и подготовка на края.

За пълна инженерна оферта също са полезни чертежи, изисквания за проверка и график за доставка.

Бележка за поръчката

За спирално заварени стоманени тръби четири елемента заслужават специално внимание по време на доставката: действителна дебелина на стената, заваръчен неразрушаващ контрол, хидростатично изпитване и антикорозионно покритие.

Тези изисквания могат да бъдат записани директно в техническото споразумение, така че офертите на доставчиците да могат да се сравняват на една и съща основа. За големи по обем инфраструктурни проекти купувачите също са добре дошли да организират инспекция на фабриката и да прегледат процеса на производство и инспекция преди изпращане.
