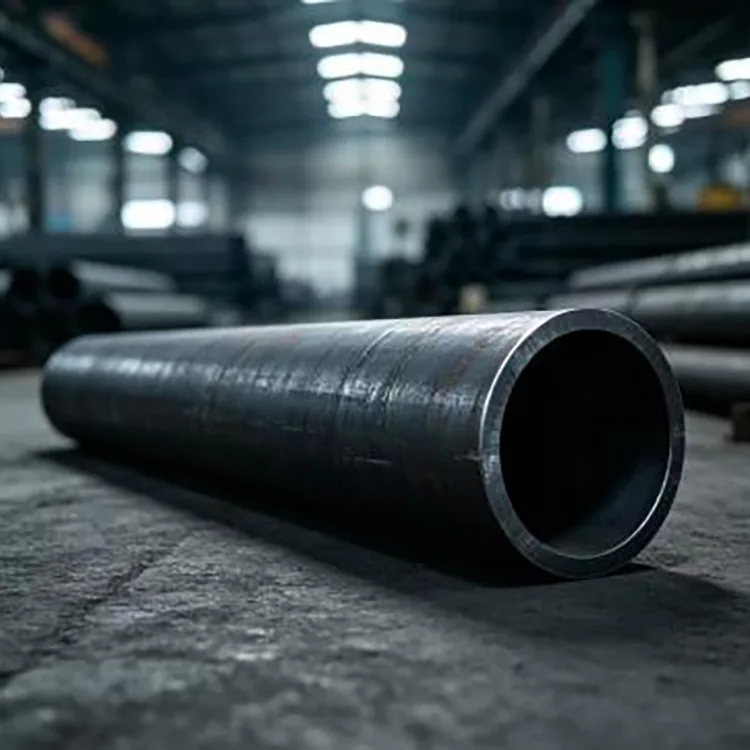

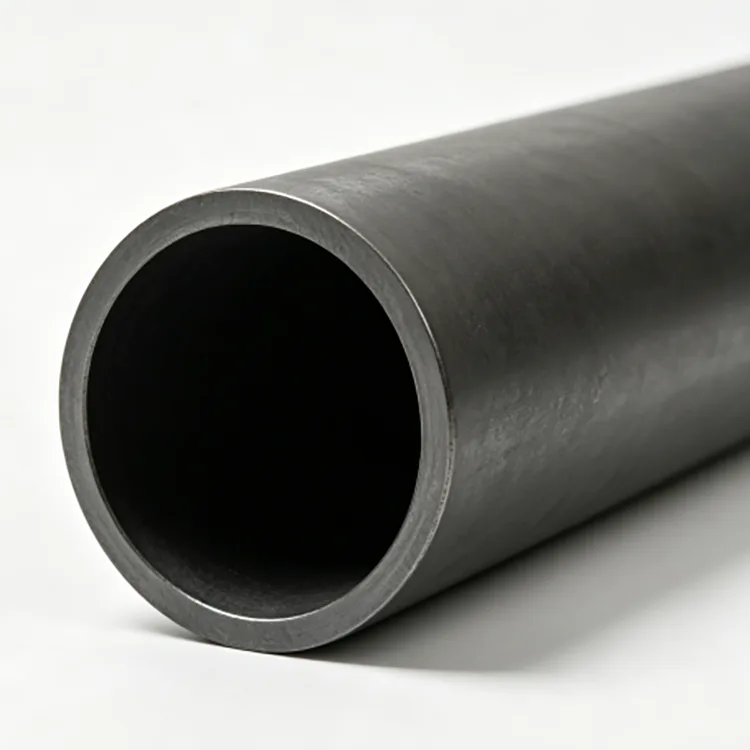

Безшевни тръби от въглеродна стомана за тръбопроводни системи

Безшевните тръби от въглеродна стомана за тръбопроводни системи се произвеждат от масивна стоманена заготовка, а не от стоманена лента с надлъжен заваръчен шев. Заготовката се нагрява, пробива, за да се образува куха обвивка и впоследствие се валцува или студено изтегля, за да се постигне необходимия диаметър и дебелина на стената.

За тръбопроводните системи основната причина да се използват безшевни тръби не е просто, че имат „по-висока якост“. Конструкцията му премахва надлъжния заваръчен шев, открит в заварената тръба, което може да бъде важно съображение за определени приложения с високо налягане, висока температура или критични условия.

Завършената тръба може да бъде доставена в черно състояние, байцована и пасивирана, полирана, покрита с масло против ръжда или обработена с друга договорена повърхностна защита. Окончателната спецификация трябва да се основава на среда, температура, налягане, метод на свързване и приложим стандарт за тръбопровод.

Дизайн гама

Материал

20# въглеродна стомана обикновено се използва за общ транспорт на течности и конвенционални механични приложения.

Q235B е подходящ за общи структурни и опорни приложения, където дизайнът изисква този клас.

Q345B може да се разглежда за приложения, изискващи по-висока якост, в зависимост от приложимата спецификация на тръбата.

A106 Gr.B е често срещан избор за безшевни тръби от въглеродна стомана, използвани при високотемпературно обслужване. ASTM A106/A106M-26 обхваща безшевни тръби от въглеродна стомана за високотемпературно обслужване и включва изисквания за механично изпитване, хидростатично изпитване и безразрушително електрическо изпитване.

A53 Gr.B принадлежи към по-широка спецификация за тръби, която обхваща както безшевни, така и заварени черни и горещо поцинковани тръби, така че купувачът трябва ясно да посочи, че необходимият продукт е безшевен. ASTM A53/A53M-24 покрива NPS 1/8 до NPS 26 и включва хидростатични и други изисквания за проверка.

Първо изберете стандартния

Различните стандарти са предназначени за различни услуги.

За общ транспорт на течности в Китай GB/T 8163-2018 е текущият стандарт за безшевни стоманени тръби за обслужване на течности.

За високотемпературно обслужване ASTM A106/A106M е специално предназначено за безшевни тръби от въглеродна стомана за високотемпературно обслужване.

За петролен крекинг и свързани с него нефтохимически пещи, топлообменници и тръбопроводи под налягане, GB 9948-2013 обхваща безшевни стоманени тръби за петролен крекинг.

Ето защо запитването за тръбопровод трябва да посочва работната среда и работната температура, а не само външния диаметър и дебелината на стената.

Налягане и температура

Доставената продуктова гама обхваща 0,6–32 MPa и -20°C до 450°C, но те не трябва да се третират като един универсален рейтинг за всяка тръба.

Допустимото налягане зависи от външния диаметър, дебелината на стената, марката стомана, проектната температура, допустимото корозионно действие, конфигурацията на съединението и управляващия проектен код.

Температурата също влияе върху характеристиките на материала. Тръба, подходяща за водоснабдяване с нормална температура, не може автоматично да се използва за пара с висока температура, просто защото дебелината на стената е същата.

Поради това за високотемпературни системи стандартът за материал и проектният код трябва да бъдат потвърдени преди покупка.

Защо безшевна тръба?

Липсата на надлъжна заварка е полезна в приложения, при които стената на тръбата трябва да осигури непрекъснато тяло около обиколката.

За много обикновени системи с ниско налягане заварената тръба може да бъде по-икономична.

Безшевната тръба става по-подходяща, когато проектът изисква безшевна спецификация поради налягане, температура, критичност на обслужването или приложимия код.

Това разграничение е важно за обществените поръчки. „Безпроблемно“ трябва да бъде изискване в спецификацията за закупуване, когато инженерният дизайн изисква това, а не предположение, базирано на външния вид на тръбата.

Поток в тръбопровода

За транспортиране на флуиди спадът на налягането се влияе от вътрешния диаметър, дължината на тръбата, дебита, вискозитета на флуида, фитингите и състоянието на вътрешната повърхност.

По-големият вътрешен диаметър може да намали скоростта на потока и загубата на триене, докато по-малкият диаметър може да увеличи потребността от изпомпване.

Поради тази причина оразмеряването на тръбата трябва да се основава на необходимия поток и допустимия спад на налягането. След това дебелината на стената трябва да се провери отделно за налягане и механични изисквания.

Дебелина на стената

Осигурява устойчивост на натиск, позволява допускане на корозия, където е необходимо, допринася за механичната твърдост и влияе върху външния товароносимост на тръбопровода.

Доставяният диапазон е 1–50 mm, като серия SCH за налягане е налична за подходящи проектни поръчки.

По-дебелата стена не е автоматично по-добра. Това увеличава теглото на материала, цената и понякога изискванията за заваряване или огъване. Правилната дебелина трябва да се основава на проектното налягане, температурата, степента на материала и допустимото ниво на корозия.

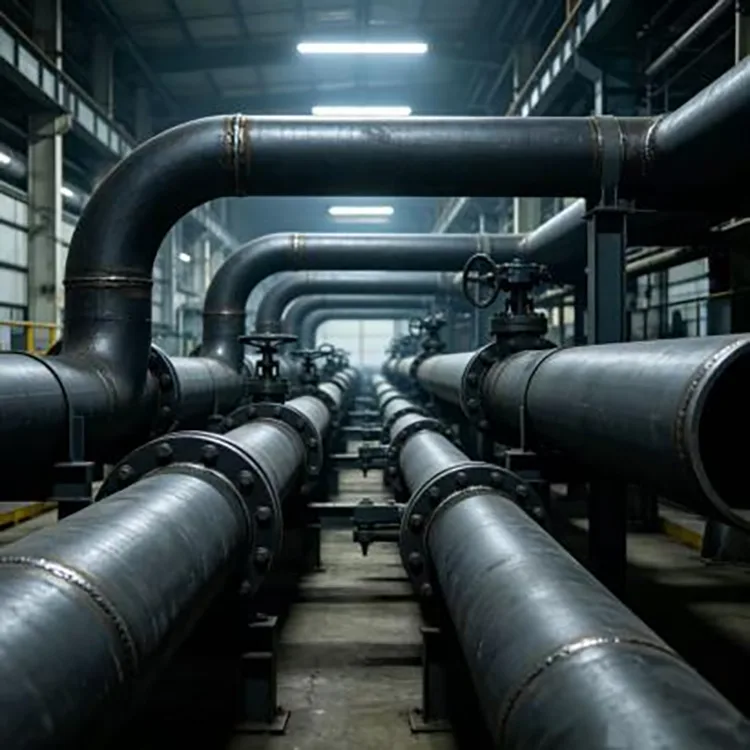

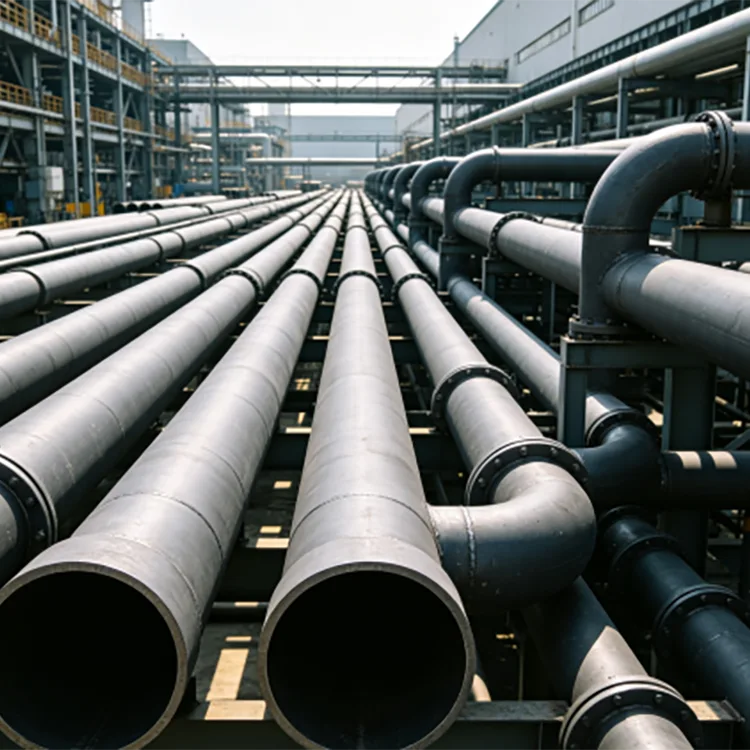

Приложения за тръбопроводи

Безшевните тръби от въглеродна стомана за тръбопроводни системи се използват в няколко индустриални системи.

В електроцентралите може да се използва за избрани системи за пара, вода и спомагателни тръбопроводи, където материалът и температурният рейтинг са подходящи.

В химически заводи се използва за технологични тръбопроводи, системи за пренос на топлина и свързване на оборудване с подходящ избор на материал.

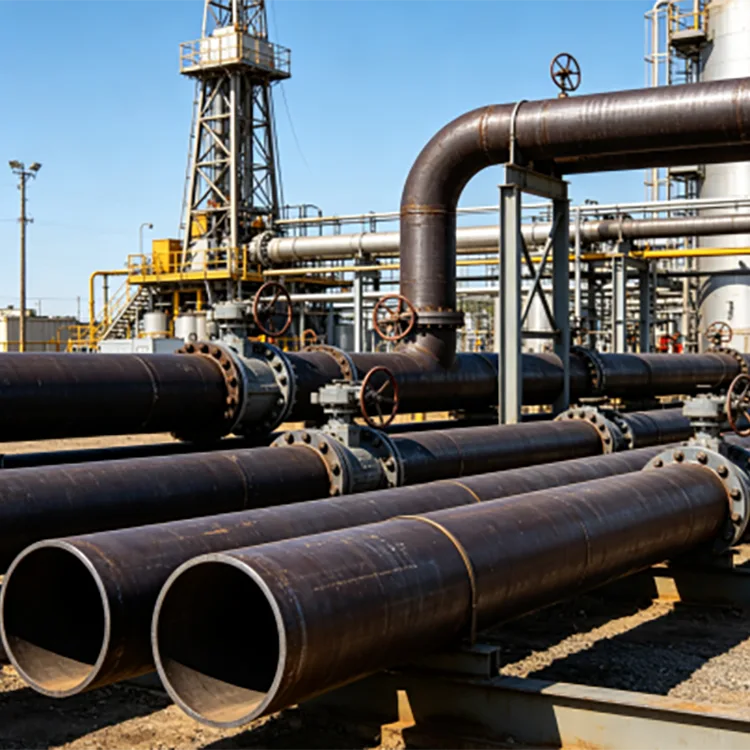

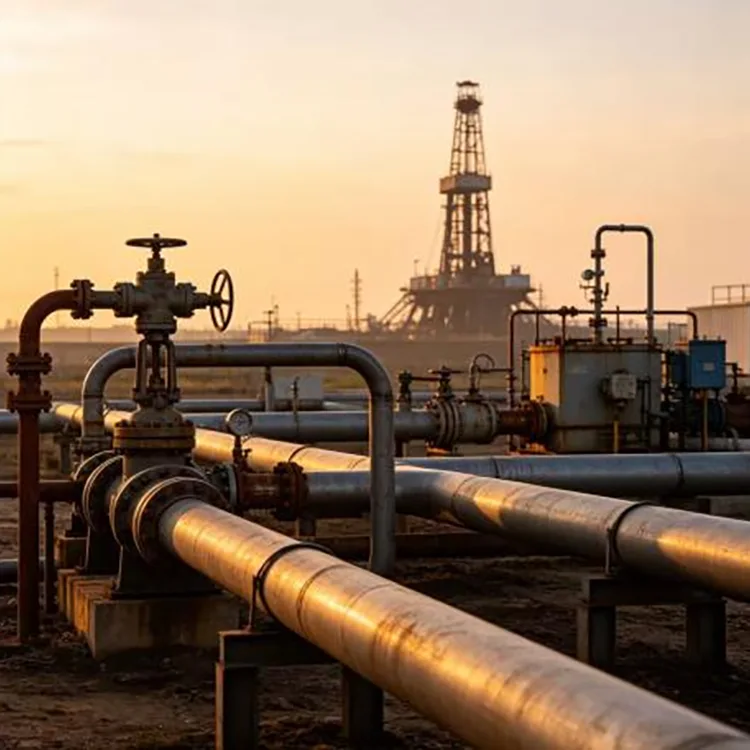

В нефтени и газови съоръжения безшевните тръби могат да се използват в избрани линии за налягане и технологични линии, където определената степен и стандарт го позволяват.

В механичното оборудване може да служи като хидравлични тръбопроводи, тръбопроводи за оборудване и връзки, носещи налягане.

В индустриалните съоръжения се използва за сгъстен въздух, вода и други технологични среди в съответствие с приложимите изисквания за обслужване.

Обслужване при висока температура

За високотемпературни тръбопроводи тръбата трябва да бъде избрана от изискването за температура назад.

Ако линията пренася високотемпературна пара или друга гореща технологична среда, купувачът трябва да потвърди класа на материала, проектната температура, налягането, разположението на изолацията и допустимото разширение.

ASTM A106/A106M-26 специално обхваща безшевни тръби от въглеродна стомана за работа при висока температура и изисква тръбата да бъде подходяща за операции като огъване, фланцоване и заваряване, когато е правилно указано.

Тръба за флуиди с общо предназначение не трябва да се заменя с високотемпературна, просто защото номиналният размер е идентичен.

Вкопани тръбопроводи

Безшевната стоманена тръба може да се използва в заровени тръбопроводни системи, но черната стоманена повърхност не осигурява дългосрочна подземна защита от корозия.

За вкопана експлоатация външната защита може да включва подходящи антикорозионни покрития, системи за опаковане или мерки за катодна защита в съответствие с проекта.

Самата почва може да бъде значителен източник на корозия. Съдържанието на влага, рН, соли, дренаж и условия на блуждаещ ток влияят на необходимата защита.

Ако тръбопроводът пренася вътрешно корозивна среда, трябва да се вземе предвид и вътрешната съвместимост на материала.

Опции на повърхността

Тръбата може да се достави в различни състояния на повърхността.

Черно: нормалното необработено състояние за много производствени и индустриални тръбопроводни приложения.

Мариновано и пасивирано: полезно, когато се изисква по-чиста повърхност.

Полиран: избран за приложения, където покритието на повърхността има специфична роля.

Масло против ръжда: полезно за съхранение и защита при транспортиране.

Горещо поцинкована: предлага се за подходящи приложения, където се изисква външна защита от атмосферна корозия.

Крайната повърхностна обработка трябва да бъде избрана според средата и работната среда, а не да се прилага като общо надграждане.

Краища и изработка

За монтаж на тръбопровод, краищата на тръбата могат да бъдат подготвени според метода на свързване.

Гладките краища са подходящи за определени заварени връзки.

Скосените краища могат да бъдат подготвени за челно заваряване.

Краищата с резба могат да бъдат подредени за подходящи приложения с по-малък диаметър.

Рязането с фиксирана дължина може също да намали производството на място, когато чертежът на тръбопровода вече е завършен.

Когато тръбата ще бъде заварена в система под налягане, крайната подготовка трябва да следва процедурата за заваряване на проекта и дизайна на съединението.

инспекция

За тръбопровод под налягане само проверката на външния вид не е достатъчна.

Планът за проверка може да включва проверка на материала, измерване на размерите, визуална проверка, хидростатично изпитване и подходящо безразрушително изследване съгласно избрания стандарт.

ASTM A106/A106M-26 включва изисквания за опън, огъване, сплескване, хидростатично и безразрушително електрическо изпитване в своя обхват.

ASTM A53/A53M-24 също включва разпоредби за опън, огъване, сплескване, хидростатично и безразрушително електрическо изпитване за тръби, обхванати от тази спецификация.

За поръчка на проект купувачът трябва да определи необходимите тестове преди производството, вместо да се опитва да ги добави след изпращането.

Контрол на качеството

Материалът се проверява от входящата стомана през проверката на готовата тръба.

Химическият състав и идентичността на материала се проверяват спрямо определения клас. Диаметърът, дебелината на стената, дължината и правотата се проверяват по време на проверката на готовия продукт.

За критични поръчки допълнителната инспекция може да включва хидростатично изпитване и безразрушителен контрол според избрания стандарт.

Сертификатите на материалите трябва да съответстват на действителната производствена партида. Ако проектът изисква независима проверка, проверка от трета страна може да бъде организирана преди изпращане.

Избор на тръба по приложение

Това са указания за обществени поръчки, а не заместители на проектирането на тръбопровода.

Производствен път

Маршрутът за производство на безшевни тръби започва с масивна заготовка.

Стоманена заготовка → повторно нагряване → ротационно пробиване → горещо валцуване / оразмеряване → термична обработка, където е необходимо → изправяне → рязане → инспекция → довършителни работи → опаковане

За някои размери и спецификации може да се използва студено изтегляне или студено валцуване след етапа на гореща обработка, за да се постигнат по-строги размери и изисквания към повърхността.

Действителният производствен път зависи от размера на тръбата, класа и поръчания стандарт.

Защо да изберете нас?

Мрежата за доставка на стомана Tianjin Daqiuzhuang поддържа снабдяване, инспекция, рязане, обработка на тръби и логистика за поръчки по проекти.

Наличната гама обхваща 21–630 mm външен диаметър и 1–50 mm дебелина на стената, с 6 m и 12 m стандартни дължини и дължини по поръчка за изискванията на проекта.

Материалите могат да бъдат подредени около предвидената услуга, включително 20#, Q235B, Q345B, A106 Gr.B и A53 Gr.B, където избраният стандарт позволява класа.

За проекти за тръбопроводи поръчката може да включва рязане, скосяване, подготовка на повърхността и друга договорена обработка преди доставката.

Сертификатите за материали и записите от инспекции могат да бъдат доставени в съответствие с изискванията за закупуване, с налична проверка от трета страна за проекти, които изискват независима проверка.

За експортни поръчки, групирането на тръби, защитата срещу влага, товаренето на контейнери и документацията могат да бъдат координирани чрез логистичната мрежа на Тиендзин.

Информация за обществените поръчки

Полезното запитване трябва да включва тръбопроводна среда, проектно налягане, проектна температура, стандарт на тръбата, клас стомана, външен диаметър, дебелина на стената, дължина и количество.

Например:

GB/T 8163 / 20# / безшевни / 114,3 × 8 mm / 6 m / водопровод / 100 MT

За обслужване при висока температура:

ASTM A106 Gr.B / безшевни / 8 инча / SCH40 / 12 m / високотемпературна технологична линия

Тази информация позволява на доставчика да идентифицира правилния продукт, вместо да съпоставя поръчката само по диаметър.

ЧЗВ

Q1. Защо да използвате безшевна тръба вместо заварена тръба?

Безшевната тръба няма надлъжен заваръчен шев и е предназначена за много приложения при налягане, температура и критични условия. Дали е необходимо зависи от кода на проекта и условията на работа.

Q2. Какви материали са налични?

Доставената гама включва 20#, Q235B, Q345B, A106 Gr.B и A53 Gr.B, предмет на приложимия продуктов стандарт.

Q3. Може ли тръбата да се използва за пара с висока температура?

Да, когато избраният материал и стандарт са подходящи за проектната температура и налягане. ASTM A106 е специално предназначен за безшевни тръби от въглеродна стомана за работа при висока температура.

Q4. Какво е максималното работно налягане?

Доставеният референтен диапазон на продукта достига 32 MPa, но допустимото работно налягане трябва да се изчисли за действителния диаметър, дебелина на стената, материал, температура и проектен код.

Q5. Какъв температурен диапазон може да издържи тръбата?

Доставеният референтен диапазон е от -20°C до 450°C. Това не е универсална оценка за всички степени и размери; приложимият стандарт за материали и кодът за проектиране определят действителната допустима работна температура.

Q6. Може ли тръбата да се използва под земята?

Да, но необработената въглеродна стомана обикновено трябва да получи подходяща външна защита от корозия за вкопана експлоатация. Химичният състав на почвата и условията на влага трябва да се вземат предвид при проектирането на корозията.

Q7. Можете ли да предоставите SCH40 или други дебелини на стените под налягане?

да Могат да бъдат доставени дебелини на стените от серия под налягане, като SCH40, когато са съвместими с избрания размер и стандарт на тръбата.

В8. Може ли тръбата да се реже и скосява?

да Рязане с фиксирана дължина и крайно скосяване могат да бъдат подредени според чертежите на тръбопровода и изискванията за заваряване.

Q9. Може ли Q235B да се използва вместо A106 Gr.B?

Не като автоматична замяна. Оценките принадлежат към различни спецификации и имат различни изисквания. Тръбата трябва да отговаря на стандарта, определен от проекта на тръбопровода.

Q10. Какъв стандарт се използва за обикновени безшевни тръби за транспортиране на течности в Китай?

GB/T 8163-2018 е текущият китайски стандарт за безшевни стоманени тръби за течно обслужване.

Q11. A53 Gr.B клас безшевна тръба ли е?

A53/A53M обхваща както безшевни, така и заварени тръби. Ако се изисква безшевна тръба, в поръчката за покупка трябва изрично да се посочи безшевният продукт.

Q12. Какви документи за проверка могат да бъдат предоставени?

Могат да бъдат предоставени сертификати за материали, записи за проверка на размерите и договорени протоколи от изпитвания. Хидростатично изпитване, неразрушително изпитване и проверка от трета страна могат да бъдат организирани според спецификацията на проекта.
