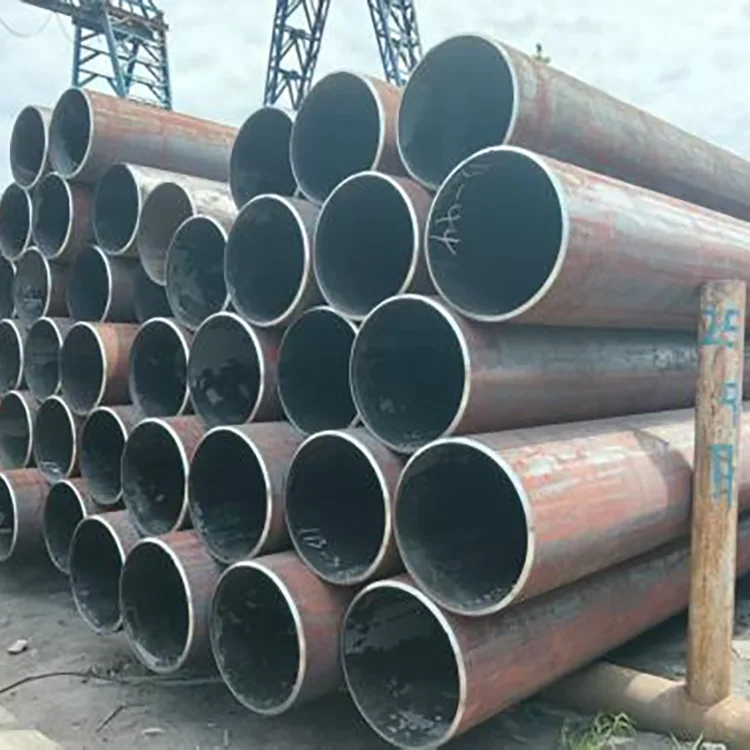

Високотемпературна безшевна тръба от въглеродна стомана

Високотемпературните тръбопроводи не могат да бъдат избрани само по размер на тръбата. Работната температура, налягането, експлоатационната среда, времето за работа и степента на материала влияят върху производителността, изисквана от тръбата. Тази високотемпературна безшевна тръба от въглеродна стомана е предназначена за приложения с висока температура и високо налягане, където обикновените тръби от въглеродна стомана може да не осигурят достатъчна дългосрочна стабилност.

Тръбата е произведена по технология за производство на безшевни стоманени тръби, придаваща на тръбата непрекъсната структура без надлъжен заваръчен шев. Контролираното нагряване, пробиване, валцуване, оразмеряване, охлаждане и изправяне спомагат за поддържането на плътна и еднаква стена на тръбата. Готовата тръба е подходяща за високотемпературна пара, гореща вода и технологични флуиди, с налични опции за обработка за различни изисквания за монтаж.

Ефективност при високи температури

Дългосрочното излагане на топлина може да доведе до загуба на стабилност на размерите на тръбопровода от въглеродна стомана или до деформация, когато материалът и работните условия не са правилно съвпадащи. Поради тази причина тръбата е проектирана около определени граници на температура и налягане, вместо да се третира като безшевна тръба с общо предназначение.

Устойчивост на пълзене при висока температура

При непрекъснато обслужване при 425°C, тръбата е проектирана да поддържа стабилни размери и да издържа на пластична деформация и разширяване на диаметъра. Това е особено важно за тръбопроводи, които остават при повишени температури за дълги експлоатационни периоди.

Устойчивост на термична умора

Индустриалните тръбопроводи могат да претърпят многократно нагряване и охлаждане, а не постоянна температура. Тръбата е проектирана да издържа на термични цикли и да намали риска от напукване, свързано с повтарящи се температурни промени.

Издръжливост при висока температура и налягане

Номиналното високотемпературно налягане е 10 MPa при постоянна температура от 425°C. За действителен проект, капацитетът под налягане все още трябва да се проверява спрямо размера на тръбата, дебелината на стената, степента на материала, проектната температура и приложимия инженерен код.

Единна структура на материала

Използването на контролирани суровини от въглеродна стомана и безшевното производство помага да се осигури плътна стена на тръбата с постоянна непрекъснатост на материала. Това е важно за приложения, при които локализираните дефекти могат да се превърнат в проблем при постоянна температура и налягане.

Основни технически спецификации

Избор на материал и стандарт

Правилният материал зависи от действителната работна температура и условията на експлоатация. Различните степени не трябва да се заменят само защото техните номинални размери на тръбата са еднакви.

До 350°C

За тръбопроводи за пара със средно и ниско налягане, топлопреносно масло и гореща вода, 20G безшевна стоманена тръба съгласно GB 3087 е предпочитаната опция в предоставената схема за избор.

ASTM A106 Gr.B може да се използва като алтернатива.

GB/T 8163 20# трябва да се разглежда внимателно и е предназначен за некритични разклонителни линии с ниско налягане, а не за изискване на обслужване при висока температура.

350-425°C

За дългосрочно непрекъснато обслужване с пара при висока температура използвайте 20G съгласно GB 3087 или ASTM A106 Gr.B според проекта.

За този температурен диапазон документацията на материала трябва да включва изискваните високотемпературни механични свойства и записи за безразрушителен тест, когато е посочено в проекта.

Обикновена GB/T 8163 20# не трябва да се заменя с определена високотемпературна тръба само за да се намалят разходите за покупка.

425-450°C

При този температурен диапазон тръбата от въглеродна стомана трябва да се разглежда само за краткосрочно или периодично обслужване.

Необходима е оценка на пълзенето и интервалите на проверка трябва да бъдат съкратени, когато временно се използва въглеродна стомана. За официален инженерен дизайн се предпочита стомана от легирана хром-молибден.

Над 450°C

Безшевната тръба от въглеродна стомана не трябва да се използва за продължителна работа над 450°C.

Предоставеното ръководство за избор препоръчва топлоустойчива легирана стомана като:

● 15CrMoG — до 510°C

● 12Cr1MoVG — до 570°C

Окончателният избор на материал трябва да следва действителния инженерен проект, условията на работа и приложимите стандарти.

Къде се използва

Тази тръба се използва главно в системи, където температурата и налягането се поддържат за продължителни периоди.

Типичните приложения включват:

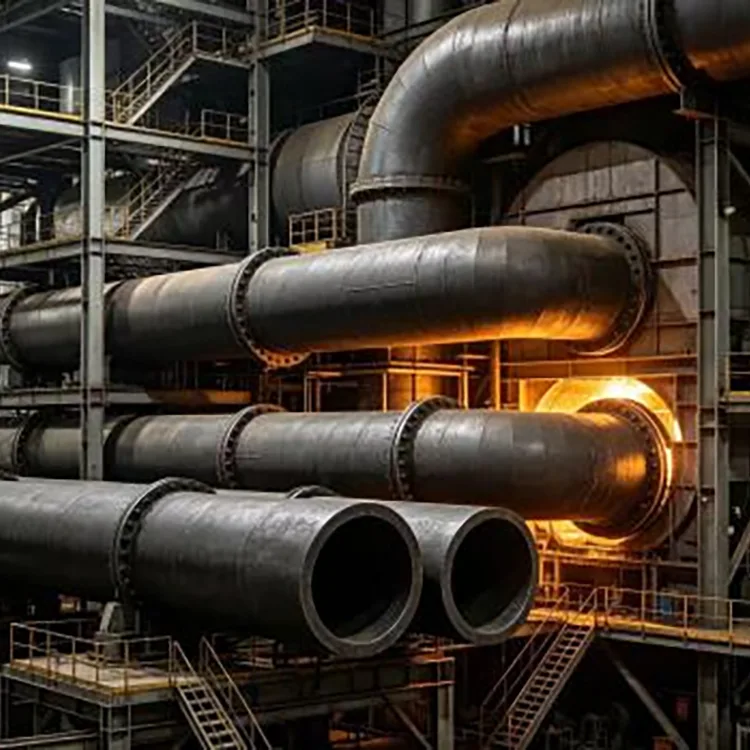

Производство на електроенергия

Използва се за спомагателни тръбопроводи около котли на електроцентрали и друго топлоенергийно оборудване, където гореща вода или пара се транспортират при контролирани работни условия.

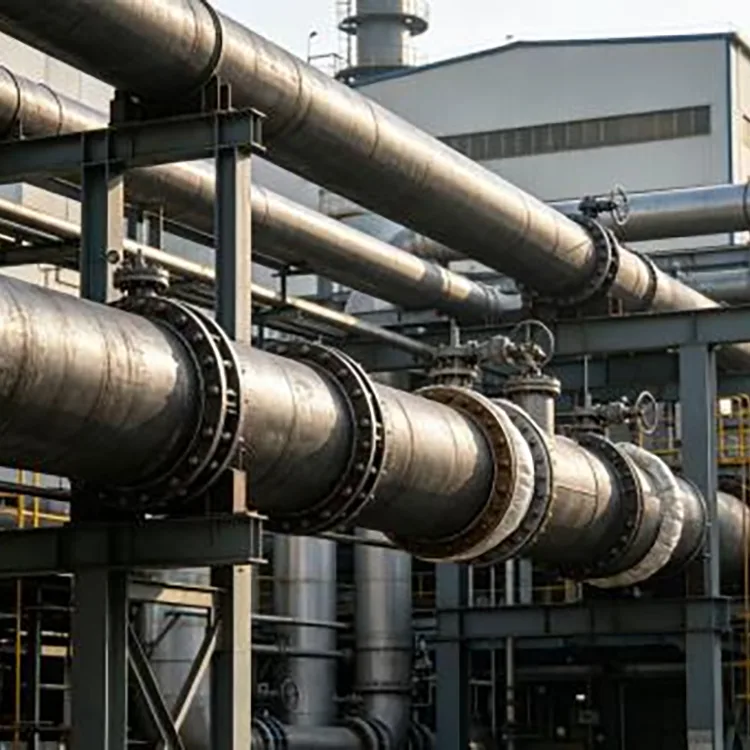

Промишлени паропроводи

Подходящ за високотемпературно предаване на пара в промишлени предприятия, включително технологични паропроводи и поддържащи тръбопроводи.

Тръбопроводи за химически процеси

Използва се за високотемпературни технологични флуиди, където избраната марка въглеродна стомана е съвместима с работната температура, налягане и среда.

Възстановяване на отпадна топлина

Прилага се в системи за оползотворяване на отпадна топлина, където трябва да се прехвърлят горещи течности или пара между технологично оборудване.

Топлообменно оборудване

Използва се за тръбопроводи, свързани с високотемпературни топлообменници и свързано топлинно оборудване.

Приложения, където не трябва да се използва

Правилният избор също означава да знаете кога тръбата не трябва да се използва.

Този продукт не се препоръчва за:

● Силно корозивна киселинна или алкална среда

● Дългосрочна експлоатация над 450°C

● Условия на ниска температура/високо налягане, изискващи специални видове тръби за ниска температура

За специални среди или екстремни температури, материалът трябва да бъде преоценен, вместо да се налага решение на въглеродна стомана в неподходящо приложение.

Производствен процес

За високотемпературни тръби контролът на производството е тясно свързан с крайните размери и механични характеристики. Системата за доставки на Rongheng обхваща производството и обработката на безшевни стоманени тръби, като проверките на качеството се извършват от входящия материал до инспекцията на готовия продукт.

Общият производствен път включва:

Проверка на суровините → Нагряване → Пробиване → Валцоване → Оразмеряване → Охлаждане → Изправяне → Рязане → Повърхностна проверка → Безразрушителен тест, когато е необходимо → Крайна проверка → Опаковане и изпращане

Инспекция на суровините

Преди производството входящите стоманени материали се проверяват спрямо необходимия клас и спецификация за закупуване. Материалната документация, химичният състав и механичните свойства се преглеждат според изискванията на поръчката.

За определени класове като 20G и ASTM A106 Gr.B, материалът трябва да съответства на приложимия стандарт и проектна документация.

Нагряване и пиърсинг

Подготвената стоманена заготовка се нагрява до необходимата температура за обработка и се пробива, за да се образува първоначалната куха част. Контролът на нагряването е важен, тъй като прекомерното или недостатъчното нагряване може да повлияе на последващото формоване и крайната структура на тръбата.

Валцоване и оразмеряване

Кухата обвивка преминава през етапите на валцуване и оразмеряване, за да се получи необходимия външен диаметър и дебелина на стената.

Контролът на размерите на този етап се фокусира върху:

● Външен диаметър

● Дебелина на стената

● Еднородност на стените

● Дължина на тръбата

● Изправеност

Охлаждане и изправяне

След формоването се използва контролирано охлаждане и изправяне за стабилизиране на размерите на тръбата. Изправеността се проверява преди тръбата да премине към окончателна обработка.

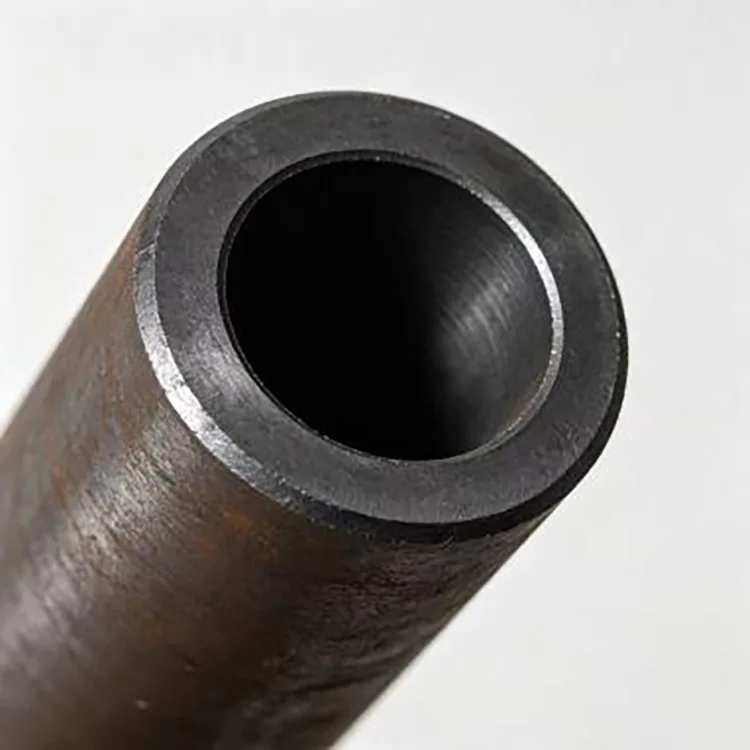

Рязане и подготовка на края

Тръбата може да се достави в необходимите дължини. Рязане с фиксирана дължина, скосяване на края на тръбата и полиране на вътрешни стени могат да бъдат организирани според потвърдената спецификация на поръчката.

Фабричен контрол на качеството

Високотемпературните тръбопроводи често се инсталират в системи, където подмяната на повредена секция означава изключване на оборудването. Поради тази причина контролът на качеството трябва да обхваща повече от проверка на външния вид и размерите.

Процесът на проверка на Rongheng може да включва:

Материална проверка

Класът на стоманата, документацията за материала и изискваните химични и механични свойства се проверяват спрямо спецификацията за закупуване.

Проверка на размерите

Външният диаметър, дебелината на стената, дължината и правотата се проверяват, за да се потвърди, че готовата тръба отговаря на договорените изисквания.

Повърхностна проверка

Повърхността на тръбата се проверява за видими дефекти, прекомерно окисляване и други условия, които биха могли да повлияят на последващата употреба или обработка.

Безразрушителен тест

Когато се изисква от поръчката или инженерния проект, може да се организира безразрушителен тест за идентифициране на вътрешни прекъсвания, които не могат да бъдат потвърдени чрез визуална проверка.

Окончателна проверка на партидата

Готовите тръби се проверяват по спецификация и производствена партида преди опаковане. Количеството, размерите, маркировките и необходимите документи за проверка се потвърждават преди изпращане.

Съгласуваност на партиди за поръчки по проекти

За инженерни проекти получаването на правилната спецификация в първата пратка не е достатъчно. Ако проектът изисква няколко партиди, разликите между пратките могат да създадат проблеми по време на инсталирането и приемането на сайта.

Rongheng организира производството и инспекцията според потвърдените изисквания на поръчката. При повторно снабдяване, оригиналният клас на материала, размерите, изискванията за обработка и условията за проверка могат да се използват като референция за следващи партиди.

Този подход е особено полезен за проекти, изискващи множество доставки на една и съща спецификация на тръбата.

Обработка и доставка по поръчка

Различните места за монтаж изискват различни дължини на тръбите и крайни условия. Rongheng може да организира допълнителна обработка въз основа на потвърдени чертежи или спецификации.

Наличната обработка включва:

● Рязане с фиксирана дължина

● Скосяване на края на тръбата

● Вътрешно полиране на стени

● Други договорени изисквания за обработка

За групови инженерни поръчки купувачите трябва да предоставят необходимия клас на тръбата, размер, дебелина на стената, дължина, работна температура, работно налягане, сервизна среда и изисквания за проверка преди оферта.

Това позволява спецификацията на тръбата да бъде съобразена с действителното приложение, вместо да се цитира само според диаметъра и дебелината на стената.

Какво купувачите трябва да потвърдят преди да поръчат

За обслужване при висока температура следната информация трябва да бъде потвърдена преди закупуване:

Снабдяване и доставка

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. работи като международна платформа за продажби на Tianjin Gefu Steel и работи с ресурси за производство на стомана в Daqiuzhuang, Tianjin, основна зона за производство и разпространение на стомана.

Гамата от доставки обхваща безшевни стоманени тръби, заварени стоманени тръби, поцинковани тръби, стоманени профили и продукти за фотоволтаичен монтаж. Това позволява на компанията да се справя както със закупуване на стандартни стоманени тръби, така и с поръчки за проекти, включващи специфични материали, размери, изисквания за обработка и проверка.

За групови поръчки производственият график се потвърждава според спецификацията на тръбата, количеството, изискванията за обработка и плана за доставка. Целта е доставената тръба да бъде в съответствие с одобрената спецификация за закупуване от производството до доставката.

ЧЗВ

В1: Каква е разликата между обикновената безшевна тръба от въглеродна стомана и високотемпературната безшевна тръба от въглеродна стомана?

Основната разлика не е просто дали тръбата е безшевна. Дългосрочната работа при висока температура изисква класът на материала, производственият стандарт, механичните свойства, работната температура и налягане да се разглеждат заедно. Безшевна тръба с общо предназначение не трябва автоматично да се третира като подходяща за непрекъснато обслужване при висока температура.

В2: Може ли тази тръба да се използва за пара с температура 400°C?

Да, 20G съгласно GB 3087 или ASTM A106 Gr.B може да се вземе предвид за непрекъснатия високотемпературен диапазон 350–425°C в предоставената схема за избор. Окончателният избор трябва също да вземе предвид проектното налягане, дебелината на стената, продължителността на работа и приложимите инженерни изисквания.

Q3: Може ли тръбата да издържи 10 MPa при 425°C?

Специфицираното високотемпературно номинално налягане е 10 MPa при постоянна температура 425°C. Действителният дизайн на проекта трябва да провери изискването за налягане спрямо размерите на тръбата, класа на материала, кода на дизайна и работните условия.

В4: Можете ли да доставите високотемпературни безшевни тръби с фиксирана дължина?

да Предлага се рязане с фиксирана дължина според потвърдената поръчка. Скосяването на края на тръбата и полирането на вътрешните стени също могат да бъдат организирани, когато е необходимо.

В5: Можете ли да предоставите документи за безразрушителен тест и проверка?

да Документацията за безразрушителен тест и инспекция може да бъде организирана според поръчката и изискванията на проекта. Купувачите трябва да посочат необходимото ниво на проверка преди производството.

Q6: Каква информация трябва да предоставя за оферта?

Най-полезната информация е клас на материала, приложим стандарт, външен диаметър, дебелина на стената, дължина на тръбата, работна температура, работно налягане, работна среда, количество и изисквания за проверка. Чертежи или спецификации на проекта също могат да бъдат предоставени, когато е необходима допълнителна обработка.

В7: Тази тръба подходяща ли е за температури над 450°C?

Не. Дългосрочната работа над 450°C е извън препоръчителния диапазон за тръба от въглеродна стомана в тази схема за избор. Топлоустойчива легирана стомана като 15CrMoG или 12Cr1MoVG трябва да бъде оценена за работа при по-високи температури.

В8: Как трябва да се монтират високотемпературни тръби?

Тръбопроводната система се нуждае от достатъчен резерв за топлинно разширение. Трябва да се изберат високотемпературни фланци и подходящи уплътнителни материали, а студените тръби не трябва да се подравняват насила по време на монтажа. Правилната инсталация помага за контролиране на топлинния стрес, деформация и изтичане по време на работа.

Q9: Колко дълго може да се използва тръбата в непрекъсната експлоатация?

Доставената спецификация на продукта посочва заявен експлоатационен живот от 8+ години при непрекъсната работа без повреда. Действителният експлоатационен живот зависи от работната температура, налягането, средата, условията на корозия, топлинните цикли, монтажа и поддръжката, така че условията на проекта трябва да бъдат оценени, преди да се определи очакваният експлоатационен живот.

Защо да изберете Rongheng за доставка на проекти?

За този тип тръби решенията за покупка обикновено се основават на повече от цена на тон. Класът на материала, температурният рейтинг, дебелината на стената, изискванията за проверка, обработката и консистенцията на партидата влияят върху това дали тръбата може да бъде приета и инсталирана правилно.

Rongheng съчетава ресурси за производство на стомана в Тиендзин с международен опит в доставките на проекти, поддържайки стандартни спецификации, както и рязане с фиксирана дължина, скосяване, полиране и други потвърдени изисквания за обработка.

За проект за високотемпературен тръбопровод купувачите могат първо да осигурят работна температура, налягане, среда и необходимия стандарт. След това Rongheng може да съпостави наличната спецификация на тръбата с изискванията за закупуване и да потвърди подходящите условия за материал, проверка и доставка преди производството.
