Безшевна обсадна тръба за нефтени находища

Безшевната обсадна тръба за нефтени находища се монтира в пробития кладенец и след това се циментира на място. За разлика от тръбите, които обикновено се поставят вътре в корпуса, за да пренасят произведените течности, корпусът остава част от структурата на кладенеца и трябва да издържа на натоварвания от пластово налягане, циментиране, сондиране и производствени операции.

За поръчки за петролни находища, класът, външният диаметър, дебелината на стената, връзката, дължината и изискванията за проверка трябва да бъдат посочени заедно. Ефективността на корпуса не може да се прецени само от марката стомана.

Стандарти и спецификации

API 5CT е основната международна спецификация за обсадни и тръбни тръби, използвани в нефтени и газови кладенци. Последното издание на API 5CT е 11-то издание с допълнение, публикувано през 2025 г.

За китайски проекти GB/T 19830-2023 е настоящият национален стандарт за стоманени тръби, използвани като обшивки или тръби за нефтени и газови кладенци. Той влезе в сила на 1 март 2024 г. и замени GB/T 19830-2017.

Действителният размер на корпуса и оценката на ефективността трябва да бъдат избрани от програмата за сондаж, дизайна на корпуса и приложимия стандарт, а не само от дълбочината на сондажа.

Избор на клас стомана

J55 и K55 обикновено се използват за приложения с конвенционални корпуси, където условията на кладенеца не изискват класове с по-висока якост. K55 осигурява по-високо определено ниво на граница на провлачване от J55 и може да бъде избрано, когато дизайнът го изисква.

N80 се използва там, където е необходима по-висока якост за конвенционални кладенци със сладко обслужване. N80 не трябва да се третира автоматично като подходящ за условия на работа с киселини.

L80 се използва широко, когато са определени изисквания за контролирана твърдост и киселинност. Точният клас L80 и изискванията за квалификация трябва да бъдат потвърдени от спецификацията за покупка.

P110 осигурява по-висока якост за взискателни конструкции на корпуса, включително по-дълбоки или по-натоварени кладенци, където дизайнът изисква по-висок клас на якост.

Q125 се използва за приложения с висока якост на корпуса. Той не е просто заместител на P110 във всяка ямка; колапс, спукване, аксиално натоварване, температура и ефективност на връзката все още трябва да бъдат проверени.

Изборът на безшевни обсадни тръби за нефтени находища започва с дизайна на кладенеца

Практична последователност при избор на корпус е:

Дълбочина и натоварване на кладенеца → пластово налягане → условия на корозия → размер на корпуса → дебелина на стената → клас стомана → тип връзка → изисквания за дължина и проверка.

По-дълбокият кладенец не изисква автоматично най-висок клас стомана. Обсадната колона трябва да бъде проверена за срутване, спукване и аксиални натоварвания при действителните условия на сондиране, циментиране и производство.

Избор на корозия и киселини

За кладенци, съдържащи H₂S, изборът на материал изисква специално внимание към устойчивостта на сулфидно напукване под напрежение и контрола на твърдостта. Стандартен клас с висока якост не трябва да се надгражда или заменя, без да се провери неговата пригодност за определената киселинна работна среда.

За CO₂, хлорид и други корозивни условия изборът може да изисква устойчиви на корозия сплави или други мерки в допълнение към конвенционалните степени на корпуса. Действителната температура, налягане, състав на течността и химия на водата трябва да бъдат включени в техническата спецификация.

Резбови връзки

Връзката е част от безшевната тръбна система на Oilfield, а не само опция за крайна обработка.

STC обикновено се свързва с приложения с къса резба и съединители, където условията и дизайнът на кладенеца позволяват конвенционална връзка.

LTC осигурява по-дълго резбово зацепване и се използва в по-широка гама от конвенционални приложения на корпуса.

BTC използва профил на опорна резба и се използва широко, когато се изисква по-висок капацитет на натоварване на връзката.

За хоризонтални кладенци, газови кладенци с високо налягане, кладенци с голям обем и други взискателни приложения, могат да бъдат определени премиум връзки за подобрено уплътняване и механични характеристики. VAM, FOX и други патентовани връзки трябва да се доставят само в съответствие с посочения от клиента дизайн на връзката или изискванията за лиценз.

Избор на дължина

Корпусът обикновено се доставя в дължини от API диапазон:

Точните изисквания за обхват и дължина трябва да следват приложимите таблици API 5CT и спецификацията за покупка. Дългите съединения могат да намалят броя на връзките в обсадната колона, но трябва да се вземат предвид и изискванията за транспортиране и обработка.

Типични приложения за нефтени полета

Повърхностна и междинна обвивка

Използва се за поддържане на горния кладенец, изолиране на образувания и осигуряване на основа за следващи сондажни секции.

Производствен корпус

Монтира се през производствения интервал и се използва като част от окончателната структура на сондажния кладенец.

Дълбоки и високонапорни кладенци

Класове с по-висока якост и подходящи дебелини на стените могат да бъдат избрани, когато срутването, спукването и аксиалните натоварвания са по-взискателни.

Хоризонтални и шистови кладенци

Изборът на корпуса трябва да вземе предвид огъване, въртящ момент, съпротивление, производителност на връзката и натоварвания от хидравлично разбиване в допълнение към конвенционалния дизайн на корпуса.

Производство и инспекция

Безшевната обвивка се произвежда от стоманена заготовка чрез процеси на горещо валцуване или пробиване, последвани от довършителни работи, проверка на размерите и обработка на резби съгласно определения стандарт.

Инспекцията може да включва химичен състав, свойства на опън, твърдост, където е приложимо, проверки на размерите, инспекция на отклонение, хидростатично изпитване и безразрушителен преглед, както се изисква от приложимата спецификация и поръчка за покупка.

Размерите и габаритите на резбите също са важни, тъй като производителността на връзката зависи от точната обработка, измерването и напасването на съединителя.

Доставка и обработка

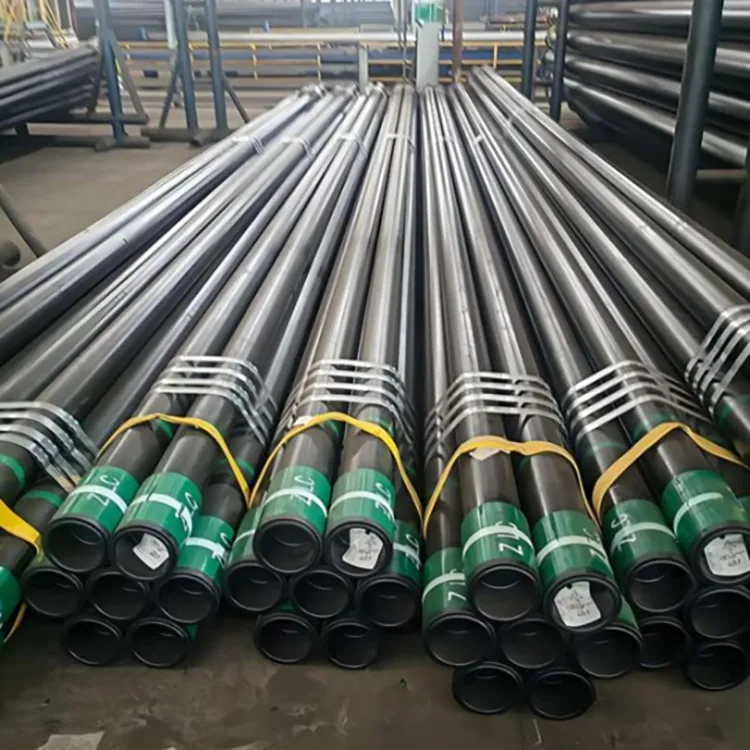

Ние можем да доставим обшивка според необходимия клас стомана, външен диаметър, дебелина на стената, вид и дължина на резбата. Резбови и съединени продукти могат да бъдат приготвени според определената връзка.

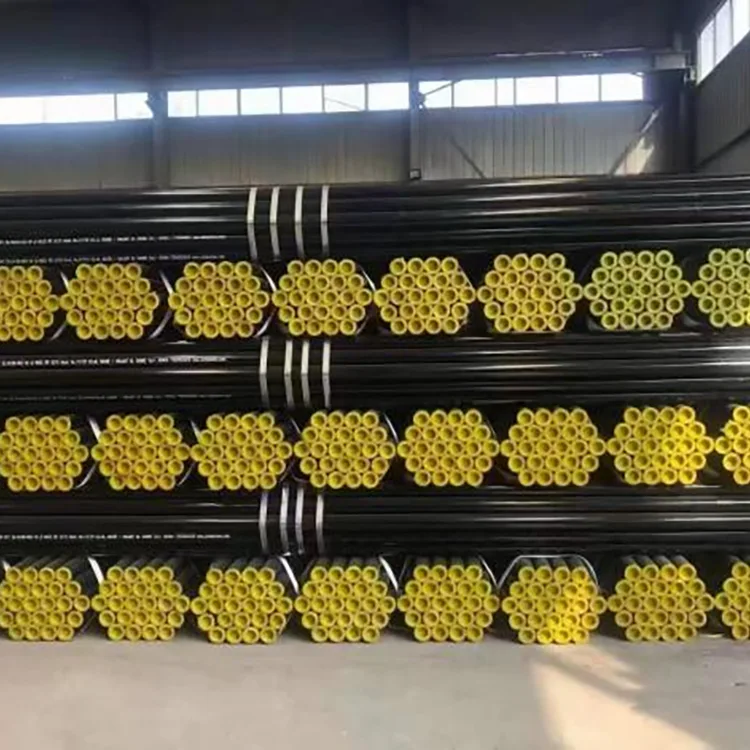

За експортни поръчки обвивката може да бъде пакетирана и опакована за транспортиране в контейнер или насипно състояние, като се използват предпазители за резба и крайна защита, когато е необходимо.

Поръчките за проекти могат също да включват документи за инспекция и споразумения за инспекция от трети страни като SGS, BV или TÜV според изискванията на клиента.

ЧЗВ

Q1: Безшевни ли са всички корпуси на петролни находища?

Не. API 5CT включва както безшевни, така и електрически заварени обшивки. Когато проектът конкретно изисква безшевна обшивка, спецификацията за покупка трябва ясно да посочва вида на производството.

Въпрос 2: Кой стандарт трябва да използвам за безшевна обвивка на нефтени находища?

API 5CT се използва широко за международни нефтени и газови проекти. За проектите на китайския национален стандарт GB/T 19830-2023 е текущият стандарт, обхващащ стоманени тръби за обвивки или тръби.

Q3: Как да избера J55, N80, L80, P110 или Q125?

Изборът зависи от конструктивните натоварвания на корпуса и работната среда. J55 и K55 са общи за конвенционалните приложения; N80 и P110 осигуряват по-висока якост; L80 обикновено се посочва, когато се прилагат изисквания за кисело обслужване; Q125 се използва за приложения с по-висока якост. Окончателният избор трябва да се основава на дизайна на кладенеца и приложимата спецификация.

В4: Могат ли N80 или P110 да се използват в кисели кладенци?

Не избирайте корпус за H₂S услуга само въз основа на здравина. Пригодността за кисело обслужване зависи от степента, твърдостта, състоянието на материала и екологичните изисквания. Обвивката трябва да бъде специфицирана в съответствие с приложимите изисквания за кисело обслужване.

Q5: Каква е разликата между корпус, тръбопровод и сондажна тръба?

Корпусът е монтиран и циментиран, за да поддържа и изолира сондажа. Тръбите са поставени вътре в корпуса, за да пренасят произведените течности. Сондажната тръба се използва по време на сондирането и се отстранява след сондажната операция.

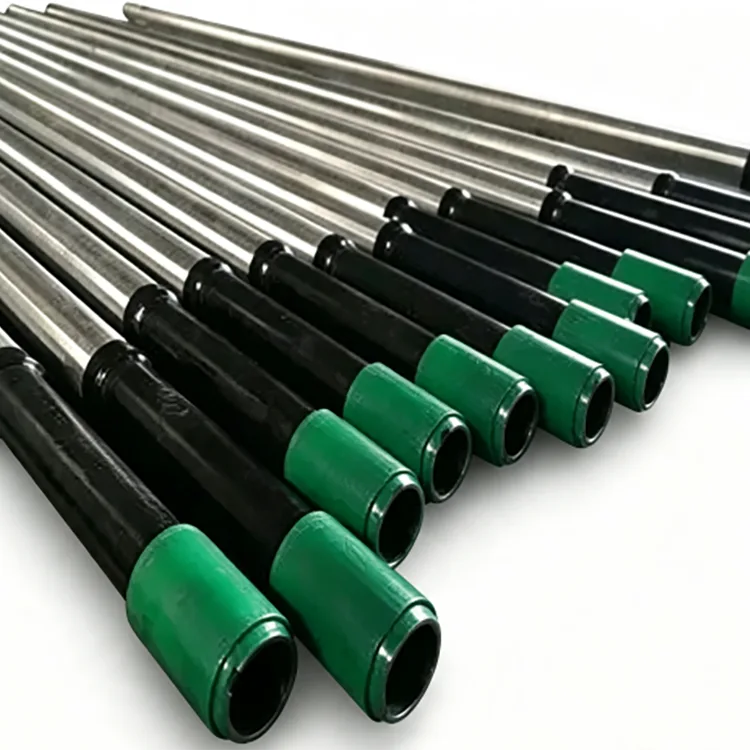

Q6: Можете ли да доставите корпус с резби и съединители?

да Корпусът може да се достави със специфични типове API резби или специфични за проекта премиум връзки, заедно със съединители, предпазители за резба и необходимата документация за проверка.
