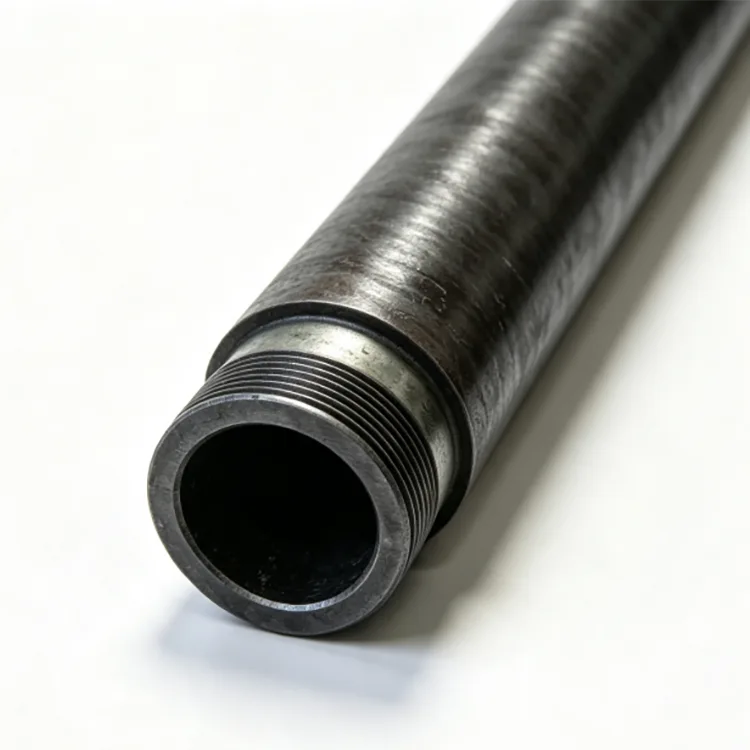

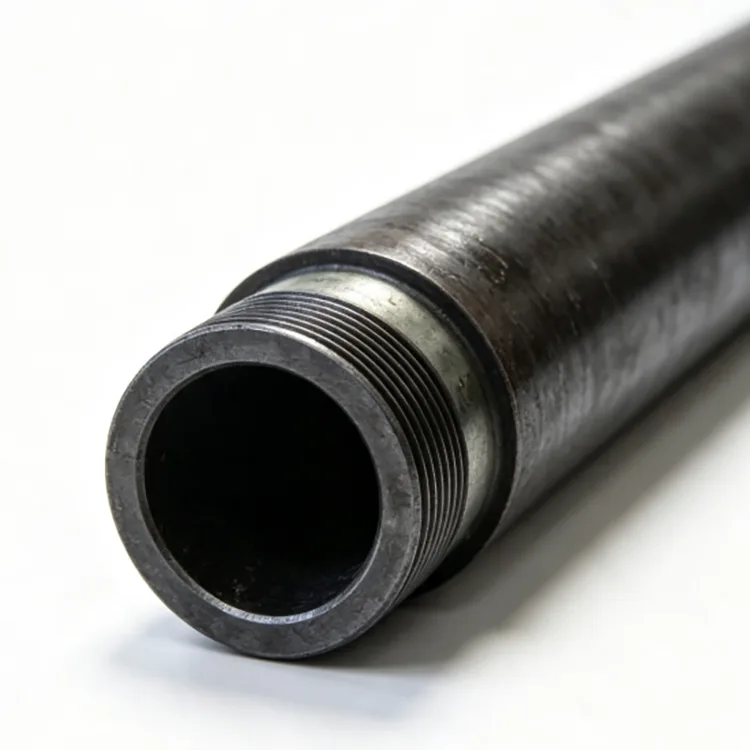

Безшевни маслени тръби за нефтени находища

Безшевните нефтени тръби за нефтени находища са тръбата, през която произведените течности се движат към повърхността или инжектираните течности влизат във формацията. Следователно изборът му е тясно свързан с вътрешното налягане, състава на флуида, температурата, дълбочината на кладенеца, повтарящите се ремонтни операции и производителността на връзката.

За разлика от корпуса, тръбите обикновено не се циментират трайно в кладенеца. Той образува подвижна нишка вътре в корпуса и може да бъде изтеглен по време на операции по поддръжка, стимулиране или ремонт.

Стандарти и основни спецификации

API Spec 5CT обхваща корпуси и тръби, включително размери на тръбите, дебелини на стените, класове стомана и крайни покрития. Текущото 11-то издание на API 5CT има последващи допълнения и грешки, включително Errata 3 от юни 2026 г.

За китайски проекти GB/T 19830-2023 е текущият стандарт за стоманени тръби, използвани като обшивки или тръби в нефтени и газови кладенци.

API 5CT понастоящем изброява класове, включително H40, J55, K55, N80, L80, C90, T95, P110 и Q125, заедно с тръбни връзки, като например тръби без разместване (NU), тръби с външно разместване (EU) и тръби с интегрално съединение (IJ).

Избор на степен

H40 може да се използва за определени приложения с ниско натоварване, плитки кладенци, където по-ниската му якост е достатъчна.

J55 и K55 обикновено се определят за конвенционални кладенци. Те често се избират там, където кладенецът не изисква по-висок клас на якост.

N80 осигурява по-високо ниво на якост за по-взискателни конвенционални услуги, но по-високият клас не го прави автоматично подходящ за кисели среди.

L80 обикновено се избира, когато са посочени контролирани свойства на материала и изисквания за обслужване в кисела среда. Точният тип L80 трябва да бъде посочен в поръчката.

P110 се използва, когато се изисква по-висока якост, включително дълбоки кладенци и взискателни условия на производство или стимулиране.

C90 и T95 могат да бъдат избрани за приложения с по-висока якост, където дизайнът на кладенеца също изисква съответните характеристики на работа в кисела среда.

Степента на стомана трябва да бъде избрана от действителния дизайн на кладенеца, вместо да се използва само дълбочината като решаващ фактор.

Избор на маслени тръби според състоянието на сондажа

За конвенционален плитък или средно дълбок сладък кладенец, J55 или K55 може да осигури практически баланс между сила и цена.

Когато дълбочината на кладенеца, аксиалното натоварване, налягането или натоварванията на стимулиране се увеличат, N80 или P110 могат да бъдат взети под внимание в зависимост от конструкцията на корпуса и тръбите.

За кладенци, съдържащи H₂S, тръбите трябва да бъдат избрани специално за условия на работа в кисела среда. Степента, твърдостта, термичната обработка и екологичните изисквания са от значение. API 5CT съдържа специфични изисквания за няколко степени, използвани при обслужване с високи изисквания; следователно простото избиране на клас с висока якост не е адекватна квалификация за обслужване.

За среда, богата на CO₂ и хлорид, могат да се обмислят устойчиви на корозия тръби като L80 13Cr, когато това се изисква от условията на добра течност. API също така поддържа отделна спецификация за безшевни продукти от устойчиви на корозия сплави, използвани като корпуси и тръби.

Връзка с резба

Тръбната връзка влияе върху прехвърлянето на товара, уплътняването и способността да издържат на многократно движение и издърпване.

Тръбите NU без разместване имат край на тръбата без разместване и обикновено се използват за конвенционални кладенци, където ефективността на връзката им е достатъчна.

Външните тръби на ЕС увеличават свързващото сечение и обикновено се избират, когато се изисква по-висок капацитет на опън.

Премиум връзките се използват, когато кладенецът изисква подобрено уплътняване на газ, по-голяма устойчивост на многократно натоварване или по-взискателни характеристики на налягане и температура. Точната връзка трябва да бъде посочена от проекта, вместо да се използва собствено име на връзка като общо описание на продукта.

Производствен процес

Типичният маршрут за производство на безшевни нефтени тръби за петролни находища включва подготовка на стоманени заготовки, нагряване, пробиване, горещо валцуване, оразмеряване, охлаждане, изправяне, рязане, топлинна обработка, където е необходимо, обработка на резби и крайна проверка.

Обработката на резби е особено важна, тъй като тръбите многократно се допълват и разрушават по време на обслужване. Поради това размерите на резбата, напасването на съединителя, състоянието на края и измерването трябва да отговарят на определения стандарт.

Инспекция и контрол на качеството

Изискванията за проверка зависят от класа, спецификацията на продукта и поръчката за покупка. Те могат да включват химичен състав, свойства на опън, твърдост, проверка на размерите, изпитване на отклонение, хидростатично изпитване и безразрушително изследване.

За тръбите с резба проверката на резбата и контролът на габарита също са важни. Записите от инспекция и инспекция от трета страна могат да бъдат организирани според изискванията на проекта.

Тръби срещу обвивка

И двете тръби и обсадни колони се използват в един и същ кладенец, но изпълняват различни задачи.

Корпусът осигурява опора на сондажа и изолация на пласта и обикновено се циментира на място. Тръбите са монтирани вътре в корпуса и осигуряват пътя на потока за произведени или инжектирани течности. Тръбите могат да бъдат извадени по време на ремонтни операции.

Тъй като техните външни диаметри, натоварвания, връзки и конструктивни функции са различни, корпусът и тръбата не са взаимозаменяеми.

Типични приложения

Нефтодобивни кладенци

Използва се за пренасяне на суров нефт и свързан газ от производствената зона към повърхността.

Газови кладенци

Избрани с внимание към налягането, температурата, газовия състав и изискванията за уплътняване на връзката.

Водонагнетателни кладенци

Използва се за инжекционни колони, където материалът на тръбата и връзката трябва да съответстват на качеството на инжектираната вода и работните условия.

Стимулиране и ремонтни операции

Изборът на тръби трябва да вземе предвид повтарящото се бягане, дърпане, цикъл на налягане и стимулиращи натоварвания.

Хоризонтални и дълбоки кладенци

Необходимо е повече внимание за аксиалното натоварване, изкълчването, съпротивлението, производителността на връзката и условията на налягане.

Дължина и доставка

Дължините на обхвата на API могат да бъдат избрани според програмата за корпуса и тръбите. R2 се използва широко за стандартни поръчки на тръби, докато по-дълги съединения R3 могат да бъдат взети предвид, когато дизайнът на кладенеца и условията на работа ги позволяват.

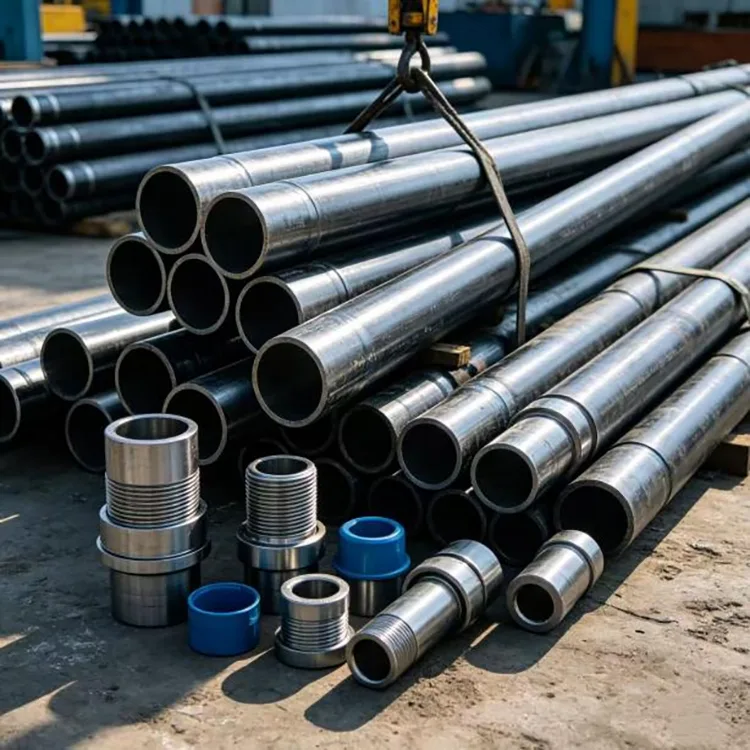

Тръбите могат да бъдат доставени с обикновен край или с резба и съединени според указаната връзка. Предлагат се предпазители за резби и подходящ пакет за транспортиране и съхранение.

Информация за обществените поръчки

За оферта посочете стандарта на тръбите, класа, номиналния външен диаметър, дебелината на стената или обозначението на теглото, типа на връзката, диапазона на дължината, количеството и условията на обслужване.

За кисели или корозивни кладенци предоставете също информация за H₂S, CO₂, хлорид, температура и налягане, където е налице. Това позволява материалът и връзката да бъдат проверени спрямо действителната работна среда, вместо да се избира само по дълбочина.

ЧЗВ

Въпрос 1: Каква е основната разлика между безшевните нефтени тръби за нефтени находища и корпуса?

Корпусът е външната опора на сондажа и изолационната тръба за пласта, обикновено циментирана на място. Тръбите са монтирани вътре в корпуса и пренасят произведени или инжектирани течности. Тръбите могат да бъдат изтеглени по време на ремонтни операции.

Въпрос 2: Безшевните тръби ли са единственият разрешен тип за нефтени кладенци?

Не. API 5CT обхваща както безшевни, така и електрически заварени обшивки или тръбни продукти. Когато се изискват безшевни тръби, спецификацията за закупуване трябва ясно да посочва вида на производството.

Q3: Как да избера между NU и EU тръби?

NU тръбите имат връзка без разстройство и обикновено се използват за конвенционални приложения, където капацитетът на връзката е подходящ. Тръбата на ЕС има външен изправен край и осигурява по-голяма секция за свързване за приложения, изискващи по-голям капацитет на опън. API 5CT разпознава както NU, така и EU тръбни връзки.

В4: Могат ли тръбите P110 да се използват в кладенец с киселини?

Не определяйте годността за кисело обслужване само от силата. H₂S услугата изисква проверка на определения клас, топлинна обработка, твърдост и условия на околната среда. Тръбите трябва да бъдат поръчани в съответствие с приложимите изисквания за обслужване в кисела среда.

Въпрос 5: Каква информация е необходима, за да изберете безшевни нефтени тръби за нефтени находища?

Основната информация включва размер на тръбата, дебелина на стената или тегло, клас стомана, връзка, дължина и количество. За правилен инженерен избор трябва също да се осигурят дълбочина на сондаж, налягане, температура и състав на течността.

Q6: Могат ли тръбите да се доставят с резба и съединени?

да Тръбите могат да бъдат доставени със специфични API връзки като NU, EU или IJ, както и специфични за проекта премиум връзки, където е приложимо.
