Резюме на статията: A горещо валцована I-гредае широко използвана структурна стоманена секция, предназначена да осигури практическа устойчивост на огъване и надеждна опора за промишлени сгради, бази за оборудване, платформи и стелажи за тръби. Разбирането на неговата геометрия на напречното сечение, клас стомана, размери, производствен процес и защита на повърхността помага на инженерите и екипите за закупуване да изберат правилния продукт за своите приложения.Ronghengдоставя горещо валцувани I-греди в класове Q235B и Q355B, с обичайни размери от 10# до 63# и стандартни дължини от 6 m, 9 m и 12 m. Това ръководство обяснява как да оцените спецификациите, да сравните опциите за материали и да подготвите по-точен план за доставка на стомана.

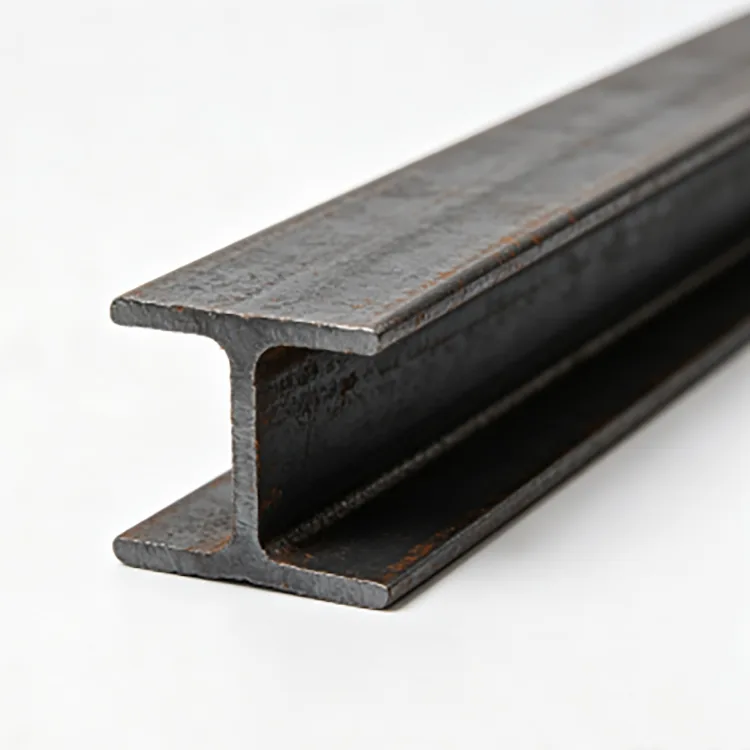

Горещо валцована I-греда е конструкционен стоманен профил, произведен чрез валцуване на нагрята стомана през серия от проходи за формоване. Напречното му сечение се състои от два хоризонтални фланеца, свързани с вертикална мрежа, създавайки разпознаваемия I-образен профил. Тази геометрия разпределя материала ефективно за устойчивост на огъване, което прави секцията подходяща за много носещи приложения.
За разлика от изработената греда, сглобена от отделни стоманени плочи, стандартната горещо валцована I-греда получава основната си форма на напречно сечение директно по време на процеса на валцуване. Това намалява необходимостта от производство на основната секция чрез заваряване на надлъжни пластини и осигурява стандартизиран профил за последващо производство.
Rongheng доставя продукти с горещо валцувани I-лъчи в класове Q235B и Q355B. Наличната гама включва общи китайски стандартни размери от 10# до 63#, с рязане с фиксирана дължина и допълнителна обработка, налична според потвърдените изисквания на проекта.
Мрежата основно свързва фланците и допринася за устойчивостта на срязване, докато фланците осигуряват голяма част от устойчивостта на огъване на секцията. Действителната производителност обаче зависи от пълните свойства на напречното сечение, марката стомана, условията на опора, модела на натоварване и структурния дизайн.
Горещото валцуване оформя стоманата при повишени температури, което позволява на материала да преминава през формиращи ролки по-лесно, отколкото при стайна температура. За I-греда, последователни операции на валцуване установяват ребрата и фланците и привеждат секцията към нейните определени размери.
Типичната производствена последователност включва следните етапи:
Точните условия за производство и проверка зависят от производственото съоръжение и приложимия продуктов стандарт. За купувачите съществената точка е да се провери дали завършената греда отговаря на договорените изисквания за размери на сечението, клас на материала, дължина и състояние на повърхността.
Изборът на горещо валцована I-греда изисква повече от идентифициране на номинален размер. Купувачите трябва да потвърдят обозначението на сечението, марката стомана, стандартните размери, дължината, изискванията за обработка и условията за доставка, преди да направят поръчка.
Следващата таблица обобщава основната информация за доставка, публикувана за горещовалцуваната гама I-beam на Rongheng.
| Спецификация | Налични опции или подробности | Какво купувачите трябва да потвърдят |
|---|---|---|
| Тип продукт | Горещовалцуван структурен I-лъч | Необходим профил на напречното сечение |
| Степен на стомана | Q235B, Q355B | Класът е посочен в конструктивните чертежи |
| Размерна гама | 10#–63# | Точно обозначение на раздела и серия |
| Раздел серия | опции от серия a и серия b | Правилна конфигурация на размерите |
| Стандартни дължини | 6 м, 9 м, 12 м | Необходима дължина на материала или график за рязане |
| Състояние на повърхността | Черна горещо валцована стомана | Дали е необходимо допълнително покритие |
| Опции за обработка | Рязане, пробиване, скосяване, изправяне, премахване на ръбове | Чертеж на детайли и допуски за обработка |
| Приложим стандарт | GB/T 706-2016; други изисквания могат да бъдат обсъдени | Необходим стандарт и критерии за приемане |
| Документи за проверка | Сертификати за материали и съгласувани записи от инспекции, в зависимост от изискванията на проекта | Необходима документация и обхват на проверката |
Тези опции не са заместител на специфична за проекта спецификация. Действителните размери, ширината на фланеца, дебелината на лентата, единичното тегло и допустимите отклонения варират в зависимост от избраната секция и приложимия стандарт. Купувачите трябва да поискат съответната информация за размерите, вместо да приемат, че всички греди в рамките на един и същи номинален размер имат идентични свойства.
За допълнителна продуктова информация посетете продуктовата категория Rongheng Steel I-Beams.
I-образният профил прави горещо валцуваните I-греди полезни в конструкции, където устойчивостта на огъване, практичната изработка и съвместимостта с установените методи на стоманена конструкция са важни. Тяхната пригодност все още трябва да бъде потвърдена чрез инженерни изчисления за всяко приложение.
За основите на оборудването купувачите трябва да вземат предвид вибрации, концентрирани натоварвания, монтажни позиции и повтарящи се работни сили. За строителни конструкции обхватът, разстоянието между гредите, детайлите на връзката, границите на деформация и общата стабилност могат да бъдат еднакво важни.
Греда, която работи за леко натоварена платформа, може да не е подходяща за носеща конструкция на кран или машина, подложена на значителни динамични сили. Инженерингът, специфичен за приложението, винаги трябва да ръководи крайния избор.
Q235B и Q355B са обичайни марки структурна стомана, използвани за различни инженерни изисквания. Основното съображение е дали определените механични свойства на материала отговарят на проектните изисквания, когато се комбинират с избраната секция на греда.
Q235B често се разглежда за обща структурна изработка, включително фабрични опорни рамки, платформи, опори за оборудване и други приложения, където неговите определени свойства са достатъчни. Пригодността му зависи от проектните натоварвания, размерите на сечението, детайлите на свързване и приложимия стандарт.
Q355B предлага по-висока определена граница на провлачване от Q235B съгласно приложимия стандарт за материали. Може да бъде избран, когато даден проект изисква по-висока якост на материала или когато инженерът прецени, че е подходящ за предвидените условия на натоварване.
Независимо от това, класът с по-висока якост не прави автоматично приемлива по-малка греда. Деформация, локална и цялостна стабилност, капацитет на свързване, умора, където е уместно, и други проверки на дизайна все още могат да определят избора.
| Фактор за сравнение | Q235B | Q355B |
|---|---|---|
| Общо позициониране | Общ клас структурна стомана | Конструкционна стомана с по-висока якост |
| Потенциални приложения | Общи рамки, платформи и опори | Приложения, изискващи по-висока определена якост на материала |
| Избор на размер на лъча | Трябва да отговаря на конструктивните изчисления | Трябва да отговаря на конструктивните изчисления |
| Заваряване и производство | Следвайте приложимите изисквания за степен и одобрени процедури | Следвайте приложимите изисквания за степен и одобрени процедури |
| Окончателна селекция | Въз основа на инженерните спецификации | Въз основа на инженерните спецификации |
Преди да поръчате, потвърдете необходимия клас спрямо структурните чертежи и спецификацията на материала. Замяната на един клас с друг без одобрение може да повлияе на съответствието, производствените процедури или конструктивните характеристики.
I-гредите и H-гредите са конструкционни стоманени профили с решетка и два фланеца, но техните пропорции на напречното сечение и свойства на сечението могат да се различават значително. Традиционните I-греди обикновено имат по-тесни фланци, докато H-гредите обикновено имат по-широки фланци и профил, подходящ за различен диапазон от структурни изисквания.
| Точка за сравнение | I-Beam | H-образна греда |
|---|---|---|
| Външен вид на напречното сечение | Обикновено по-тесни фланци спрямо дълбочината на сечението | Обикновено по-широки фланци |
| Обща структурна роля | Греди, платформи, опори за оборудване и избрани рамкиращи елементи | Колони, строителни рамки и други носещи елементи |
| Съображения за проектиране | Модул на сечението, устойчивост на срязване, стабилност и деформация | Свойства на сечението, устойчивост, аксиални натоварвания, огъване и връзки |
| Взаимозаменяемост | Изисква инженерна проверка | Изисква инженерна проверка |
Нито един профил не е универсално превъзходен. Подходящият избор зависи от пътя на натоварване, обхвата, условията на опора, ориентацията на елемента, дизайна на връзката и съответните свойства на сечението. Никога не трябва да се прави замяна само защото два профила изглеждат подобни или имат сравними номинални дълбочини.
Проекти, изискващи множество структурни профили, могат също да прегледат структурните стоманени профили на Rongheng, за да сравнят наличните категории продукти.
Качеството на продукта включва повече от визуален външен вид. За горещо валцована I-греда купувачите трябва да проверят дали доставената секция отговаря на поръчката за покупка и че нейните размери, идентификация на материала и състояние на повърхността отговарят на договорените критерии за приемане.
Практическият план за проверка може да обхваща следните точки:
Стандартните черни горещо валцувани I-греди не включват автоматично покритие за защита от корозия. Повърхността обикновено задържа котлен камък и може да е необходима допълнителна защита в зависимост от работната среда.
За приложения на закрито при сухи условия посочената черна повърхност може да е подходяща. Външни инсталации, влажни съоръжения, крайбрежни места и химически агресивни среди може да изискват подходяща система за боядисване, горещо поцинковане или друго инженерно защитно покритие.
Когато е посочено поцинковане, рязане, пробиване и други производствени операции обикновено трябва да бъдат координирани преди нанасяне на покритие. Това помага да се намали количеството открита стомана, която иначе би се нуждаела от защитна поправка след обработка. Крайната система за покритие трябва да бъде избрана според околната среда, проектния живот, плана за поддръжка и изискванията на проекта.
Ясните спецификации за закупуване помагат за намаляване на несъответствията на материалите, ненужното производство и забавянето на монтажа. Преди да поискате оферта, подгответе следната информация, когато е възможно.
Например, проект, изискващ 12 m греди с пробити монтажни отвори, трябва да посочи както крайната дължина на рязане, така и местоположението на отворите. Ако поръчката просто посочва размер и количество на гредата, доставчикът може да няма достатъчно информация, за да подготви необходимите обработени компоненти.
Rongheng може да координира стандартни секции, рязане с фиксирана дължина, пробиване, скосяване, изправяне и премахване на ръбове според договорените изисквания. Предоставянето на пълни чертежи и консолидиран списък за рязане улеснява прегледа на поръчката преди производство или изпращане.
Обикновено се използва за фабрични конструкции, греди, свързани с покриви, платформи, основи за оборудване, тръбни стелажи, рамки на складове и промишлени носещи конструкции. Специфичното приложение трябва да се сравни със структурния проект.
Rongheng изброява често срещан диапазон от размери от 10# до 63#, включително опции от серия a и серия b. Точните размери и теоретичните единици тегла зависят от избраното обозначение на сечението.
Общите стандартни дължини са 6 m, 9 m и 12 m. Може да се обсъди и рязане с фиксирана дължина според потвърдените размери на проекта и изискванията на поръчката.
№ Q355B има по-висока определена граница на провлачване, но подходящият клас зависи от инженерния дизайн, условията на натоварване, размера на сечението, производствените изисквания и приложимия стандарт. По-високата якост на материала сама по себе си не гарантира по-добри цялостни структурни характеристики.
Не автоматично. Двата профила могат да имат различни свойства на сечението и структурно поведение. Всяка замяна трябва да бъде проверена и одобрена от отговорния строителен инженер.
да Рязане, пробиване, скосяване, изправяне и премахване на ръбове могат да бъдат организирани според договорените изисквания за обработка. Купувачите трябва да предоставят необходимите чертежи, размери и допустими отклонения преди поръчка.
Стандартната черна горещо валцована повърхност не е еквивалентна на специално покритие за защита от корозия. В зависимост от околната среда проектът може да изисква боядисване, горещо поцинковане или друга подходяща защитна система.
Включете обозначението на сечението, клас стомана, приложим стандарт, количество, необходима дължина, подробности за обработката, обработка на повърхността, изисквания за проверка и дестинация за доставка. Тези подробности помагат на доставчика да оцени по-точно поръчката.
Теоретичното тегло се изчислява чрез умножаване на публикуваното единично тегло на избрания участък по неговата дължина. Например участък с теоретично единично тегло 20 kg/m и дължина 12 m има теоретично тегло 240 kg. Реалното единично тегло трябва да бъде потвърдено за избрания участък, а в договора трябва да бъде посочен методът на сетълмент.
да Международните поръчки могат да бъдат координирани около договорените спецификации на секциите, изискванията за обработка, документите за проверка, опаковането, товаренето на контейнери и документацията за износ. Договореностите за доставка трябва да бъдат потвърдени за всяка поръчка.
Горещо валцуваната I-греда може да осигури ефективно структурно решение, когато нейните размери, клас стомана и свойства на сечението отговарят на изискванията на проекта. Успешното снабдяване изисква повече от сравняване на цените: купувачите трябва да проверят приложимия стандарт, да потвърдят правилната серия на секциите, да уточнят обработката и защитата от корозия и да установят ясни изисквания за проверка и доставка.
Rongheng поддържа снабдяване със структурна стомана с Q235B и Q355B горещо валцувани I-образни греди, обичайни размери от 10# до 63#, стандартни дължини от 6 m, 9 m и 12 m и договорени опции за обработка. Независимо дали купувате стомана за фабрична конструкция, база за оборудване, промишлена платформа или стелаж за тръби, точните спецификации могат да помогнат за рационализиране на производството и намаляване на рисковете при доставка, които могат да бъдат избегнати.
Търсите надеждна доставка на горещо валцована I-греда за вашия следващ структурен проект? Споделете с Rongheng необходимия размер на секция, клас стомана, количество, размери на рязане, повърхностна обработка и дестинация за доставка. Нашият екип може да прегледа вашите изисквания и да обсъди подходящи варианти за доставка. За подробности за продукта, оферти за проекти и персонализирани договорености за обработка,проддействай ниднес, за да обсъдим вашите нужди от снабдяване със стомана.
